Импульсный радиомодуль Pulse RF

Импульсный радиомодуль для дистанционного снятия показаний со счетчиков воды

Главные особенности

Возможность подключения к любым счетчикам с импульсным выходом

Простота монтажа

Устойчивая надежность

Снятие показаний по радио

Данный радиомодуль разработан для обеспечения простоты подключения любых счетчиков с импульсным выходом к системам АСКУЭ завода ЛЭМЗ.

С помощью данного модуля можно встраивать в радиосистемы снятия показаний ЛЭМЗ любые типы счетчиков воды.

Этот модуль также предоставляет возможность применения для учета разных видов энергии путем подсоединения к счетчикам электроэнергии, газа или тепловой энергии.

Преимущества решений на основе радиосвязи

Автоматическое снятия показаний по радио увеличивает скорость сбора данных со счетчиков

Надежность получаемых данных значительно повышается ввиду устранения ошибок при печати или перезаписи.

Снятие показаний по радио также открывает доступ ко всем счетчикам, даже в тех случаях, когда потребителя нет на месте или если счетчик находится в труднодоступном месте.

Технология

Благодаря применению испытанной технология модуля “Cyble RF” данный импульсный радиомодуль надежно работает также и в тяжелых условиях окружающей среды и при наличии радиопомех

Он обеспечивает учет, запись в память и передачу по запросу импульсов потребления с любых счетчиков

Каждые 2 секунды радиомодуль RF предоставляет перечень данных для их передачи на ручной терминал. Только после того, как будет получен правильный уникальный номер модуля, модуль отправит данные

Благодаря сроку службы батареи в 15 лет, радиомодуль обеспечивает выдачу дополнительных расширенных данных, а именно: выдачу 13 ежемесячных показаний по определенным датам и определение утечек

Данный радиомодуль совместим с открытым протоколом передачи по радио RADIAN

Простота монтажа

Благодаря его особой конструкции радиомодуль “Pulse RF” можно легко установить на трубопровод или закрепить с помощью винтов на стене.
Подсоединение кабелей к источнику импульсов можно без затруднений выполнить на месте монтажа, при этом эти кабели закрыты крышкой.

Расширенные функции

В дополнение к считыванию индекса модуль “Pulse RF” также обеспечивает выполнение тех же мощных расширенных функций, что и модуль “Сyble RF”.

Это делает более ценным возможность дистанционного учета энергопотроебления:

ежемесячное снятие показаний на протяжении 13 месяцев для точной выписки счетов даже и в тех случаях, когда сменился владелец квартиры

определение утечек и ежемесячные записи на протяжении 13 месяцев, что создает дополнительную экономию для потребителей энергии

имеется индикатор срока службы батареи

подача сигналов тревоги при несанкционированном доступе к импульсному источнику

Повышенная надежность

Обладая большим опытом в области приборов с питанием от батарей, мы понимает, что главным для удовлетворения потребностей потребителя является надежность изделий.

Улучшенные характеристики энергопитания обеспечивают срок службы на месте эксплуатации продолжительностью 15 лет

Класс защиты IP68 позволяет устанавливать прибор даже в затопленных колодцах

особая конструкция электронной части обеспечивает большой диапазон связи даже в густонаселенных пунктах и в районах с радиопомехами

корпус радиомодуля изготовлен из особо прочного пластика, стойкого против ударов и УФ лучей

Технический характеристики

Радиочастотные характеристики
Протокол	RADIAN
Модуляция	Частотный сдвиг
Несущая частота	433,82 МГц
Мощность излучения	< 10 мВт
Вид передачи	Симметричная двухсторонняя связь
Характеристики входного импульса (герконовый или эквивалентный контакт с открытым коллектором)	Rвкл. <= 1 кВт при Rоткл. >=22М или Rвкл. <= 50 Вт при Rоткл. >=1М fмакс. <= 10Гц, tимп. >= 6мс
Контакт тревоги (определение факта преднамеренного обрыва кабеля в зависимости от излучателя импульсов)	Длительность импульса >= 2c (нормально-закрытый) fмакс.=0,1Гц, Rвкл. <= 1К при Rоткл. >=1М
Функциональные характеристики
Размеры	148 х 60 х 45 мм
Источник питания	литиевые батареи
Средний срок службы батареи	15 лет (в режиме приема по 12 часов в сутки и 6 дней в неделю и при 1 сеансе снятия показаний в сутки)
Степень защиты корпуса	IP68 – с возможностью погружения
Относительная влажность	от 0 до 100%
Диапазон рабочих температур	от –10 до 55 0С
Кратковременные условия по температуре	от –20 до +70 0С
Соответствие стандартам	CE-сертификат, в соответствии с европейской директивой R&TTE (1999/5/EC)

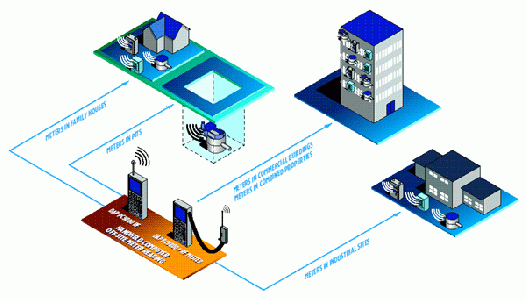

Применение

Данный радиомодуль “Pulse RF” пригоден для различных случаев применения в бытовом, коммерческом и промышленном секторах
