АНАЭРОБНЫЕ ЭНЕРГЕТИЧЕСКИЕ УСТАНОВКИ НА ОСНОВЕ ДВИГАТЕЛЕЙ СТИРЛИНГА

АНАЭРОБНЫЕ ЭНЕРГЕТИЧЕСКИЕ УСТАНОВКИ НА ОСНОВЕ ДВИГАТЕЛЕЙ СТИРЛИНГА


Современные тенденции развития подводного флота свидетельствуют о необходимости оснащения неатомных подводных лодок (НАПЛ) воздухонезависимыми (анаэробными) вспомогательными энергетическими установками.

Наиболее перспективным направлением в области создания анаэробных энергетических установок является использование в них двигателей Стирлинга. Б есшумность в работе, высокий к.п.д. (до 40%), многотопливность и значительный моторесурс современных двигателей Стирлинга (около 60 тыс. часов), позволяют рекомендовать его как универсальный двигатель для всех типов НАПЛ - малого, среднего и большого водоизмещения, а также для большинства типов подводных аппаратов, использование которых возможно в интересах геологоразведки, освоения континентального шельфа, экологического монито­ ринга, ликвидации последствий аварий на море и т.д.

В настоящее время по пути создания анаэробных энергетических установок с двигателями Стирлинга идут большинство кораблестроительных фирм Швеции, Франции, Японии, Австралии и США. Все реально эксплуатируемые в мире НАПЛ с анаэробными установками используют двигатель Стирлинга.

Инновационно-исследовательский центр «Стирлинг-технологии» является единственной в России компанией, специалисты которой имеют многолетний опыт проектирования анаэробных установок с двигателями Стирлинга для специальных объектов различного функционального назначения: объектов космического назначения, подводных технических средств и др. Технические решения защищены более 40 патентами РФ.

Специалистами компании разработана анаэробная энергетическая установка для перспективной подводной лодки XXI века на основе двигателя Стирлинга и сжиженного природного газа в качестве горючего.

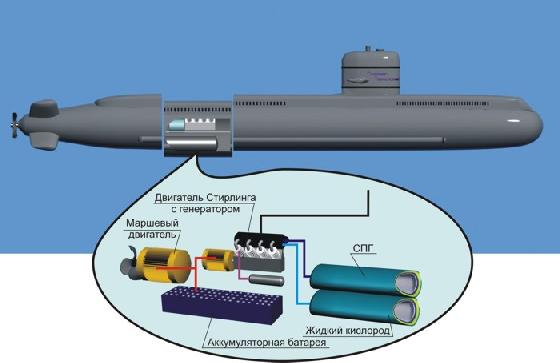

Перспектиная неатомная подводная лодка с анаэробной установкой на основе двигателя Стирлинга и криогенных компонентов топлива (жидкий метан, жидкий кислород)

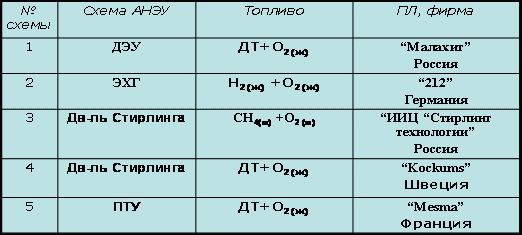

Существующие типы анаэробных установок для подводных лодок




Обобщенные характеристики АНЭУ



Характеристика



АНЭУ

1

2

3

4

5

ДЭУ

“ ДТ +O 2”

ЭХГ

“H 2 +O 2”

ДС

“CH 4+O 2”

ДС

“ ДТ +O 2”

ПТУ

“ ДТ +O 2”

Стоимость ходового часа

1

9,9

0,95

1,04

1,33

Массовые характеристики

39т

16т

33т

39т

54т

Ресурс

12000ч

6000ч

60000ч

60000ч

16000ч

Зависимость от глубины

+

-

с 600м

с 600м

+

Относительный уровень шума

4

1

2

2

2

Готовность береговой инфраструктуры

0,5

0

0,25

0,5

0,5

Взрывопожароопасность

1

10

2

1

1

Возможность работы на различных топливных составах

-

-

+

+

-

Готовность отечественного производства

0,1

0,1

0,1

0,1

0,1



С целью создания анаэробных энергетических установок для подводных лодок XXI века, конкурентоспособных на мировом рынке по скрытности и продолжительности автономного подводного плавания, компания ООО «ИИЦ «Стирлинг-технологии» предлагает заинтересованным организациях взаимовыгодное сотрудничество и может выполнить следующие виды работ:

- разработать принципиальные схемы анаэробных установок на основе двигателей Стирлинга с различными видами горючего (дизельное топливо, сжиженный природный газ и т.д.);

- выполнить технико-экономическое обоснование выбора наиболее перспективного варианта анаэробной установки на основе двигателей Стирлинга для современной НАПЛ;

- определить массогабаритные характеристики основного энергетического оборудования, запасов материальных сред и участвовать в работе по компоновке энергоустановки в отсеке–модуле НАПЛ;

- обеспечить поставку, монтаж и сервисное обслуживание серийно выпускаемых двигателей Стирлинга для анаэробных установок современных НАПЛ;

- организовать создание опытно-промышленных образцов и мелкосерийное производство российских двигателей Стирлинга необходимой мощности для перспективных российских НАПЛ;

- обеспечить координацию взаимодействия предприятий по производству и поставке оборудования для анаэробных установок на основе двигателей Стирлинга;

- разработать эксплуатационную документацию по использованию анаэробных установок на основе двигателей Стирлинга на НАПЛ.

Анаэробные энергетические установки на основе двигателей Стирлинга, созданные специалистами ООО «ИИЦ «Стирлинг-технологии» защищены патентами РФ. ООО «ИИЦ «Стирлинг-технологии» владеет исключительными правами на использование данных технических решений на территории Российской Федерации.
