Под солнечной крышей
Под солнечной крышей

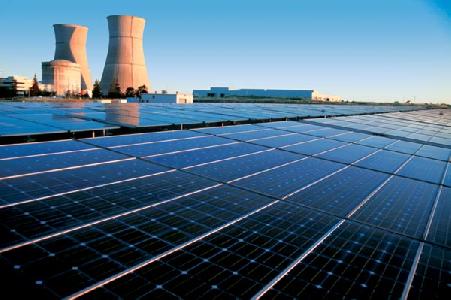

В 1989 году АЭС в «Ранчо Секо», Калифорния, мощностью 913 МВт была досрочно закрыта по итогам местного референдума. Рядом с ее корпусами теперь располагается солнечная электростанция, правда, мощностью лишь около 4 МВт
Источников энергии на 3емле существует много, но, судя по тому, как стремительно растут цены на энергоресурсы, их все равно не хватает. Многие специалисты полагают, что уже к 2020 году топлива потребуется в три с половиной раза больше, чем сегодня. Где же брать энергию? Этим вопросом озадачены исследовательские институты разных стран. Например, в Америке только на один проект — строительство в пустыне Негев (Израиль) солнечной электростанции — выделено 100 миллионов долларов. Похоже, специалисты оценили альтернативный вид энергии, взятый «прямо» у Солнца.
Солнце, как известно, является первичным и основным источником энергии для нашей планеты. Оно греет всю Землю, приводит в движение реки и сообщает силу ветру. Под его лучами вырастает 1 квадриллион тонн растений, питающих, в свою очередь, 10 триллионов тонн животных и бактерий. Благодаря тому же Солнцу на Земле накоплены запасы углеводородов, то есть нефти, угля, торфа и пр., которые мы сейчас активно сжигаем.
Для того чтобы сегодня человечество смогло удовлетворить свои потребности в энергоресурсах, требуется в год около 10 миллиардов тонн условного топлива. (Теплота сгорания условного топлива принимается равной 7 000 ккал/кг, очень близко к обычному каменному углю). А теперь внимание: если энергию, поставляемую на нашу планету Солнцем за год, перевести в то же условное топливо, то эта цифра составит около 100 триллионов тонн. Это в десять тысяч раз больше, чем нам нужно. Считается, что на Земле запасено 6 триллионов тонн различных углеводородов. Если это так, то содержащуюся в них энергию Солнце отдает планете всего за три недели. И резервы его настолько велики, что светиться так же ярко оно сможет еще около 5 миллиардов лет.
Как взять процент?
Земные зеленые растения и морские водоросли утилизируют примерно 3— 4% поступающей от Солнца энергии. Остальное теряется почти впустую, расходуясь на поддержание комфортного для жизни микроклимата в глубинах океана и на поверхности Земли. И если бы человек смог взять для своего внутреннего потребления хотя бы один процент (то есть 1 триллион тонн того самого условного топлива в год), то это бы решило многие проблемы на века вперед. И теоретически вполне понятно, как именно взять этот процент.
Все началось с Альберта Эйнштейна. Многие помнят, что этот ученый был удостоен в 1921 году Нобелевской премии. Но мало кто знает, что получил он ее не за создание теории относительности, а за объяснение законов внешнего фотоэффекта. Еще в 1905 году он опубликовал работу, в которой, опираясь на гипотезу Планка, описал как именно и в каких количествах кванты света «вышибают» из металла электроны.
Получить электрический ток с помощью фотоэффекта впервые удалось советским физикам в 30-е годы прошлого века. Произошло это в Физико-техническом институте, руководил которым знаменитый академик А.Ф. Иоффе. Правда, КПД тогдашних солнечных сернисто-талиевых элементов еле дотягивал до 1%, то есть в электричество обращался лишь 1% падавшей на элемент энергии, но задел был положен. В 1954 году американцы Пирсон, Фуллер и Чапин запатентовали первый элемент с приемлемым (порядка 6%) КПД. А с 1958 года кремниевые солнечные батареи стали основными источниками электричества на советских и американских космических аппаратах. К середине 70-х годов КПД солнечных элементов приблизился к 10-процентной отметке и... почти на два десятилетия замер на этом рубеже. Для космических кораблей этого вполне хватало, а для наземного использования производство весьма дорогих солнечных батарей (1 кг кремния необходимого качества стоил тогда до 100 долларов) по сравнению с сжиганием дешевой нефти выглядело непозволительной роскошью. Как следствие — большинство исследований по разработке новых технологий в области солнечной энергетики было свернуто, а финансирование оставшихся сильно сокращено.
В начале 90-х годов нынешний лауреат Нобелевской премии академик Жорес Алферов на собрании АН СССР заявил, что если бы на развитие альтернативной энергетики (а солнечная энергетика у нас считается одним из ее видов) было бы потрачено хотя бы 15% из тех средств, что мы вложили в энергетику атомную, то АЭС нам бы сейчас вообще были не нужны. Судя по тому, что даже на тех крохах, которые выделялись «на Солнце», удалось к середине 90-х поднять КПД солнечных элементов до 15, а к началу нового века — до 20%, утверждение академика недалеко от истины.
Особо чистые кварциты
В качестве материала для производства солнечных элементов сегодня используется кремний. Второй по распространенности на Земле, после кислорода, элемент. На кремний приходится более четверти общей массы земной коры. Минус в том, что встречается он в виде окиси — SiO2. Это тот самый песок, которым наполняют детские песочницы и используют при замешивании цементного раствора. Извлечь из него чистый кремний весьма сложно. Настолько сложно, что стоимость силициума (так химики называют кремний), в котором не более 1 грамма примесей на 10 килограммов продукта, сопоставима со стоимостью обогащенного урана, используемого на атомных электростанциях. Запасы кремния превышают запасы урана почти в 100 000 раз, однако хорошего «солнечного» вещества человечество добывает в шесть раз меньше, чем хорошего атомного урана.
Заметим, что извлечь из породы килограмм урана значительно сложнее, чем получить из кварцевого песка килограмм силициума. Поэтому грязный кремний, добываемый электродуговым способом и содержащий более 1% примесей, стоит чуть больше одного доллара за 1 кг и производится мегатоннами в год. Цена на природный уран на порядок выше. После обогащения, когда доля нужного 235-го изотопа повышается до 4,4%, стоимость урана подскакивает до 400 долларов за 1 кг и становится сопоставима с ценой того самого кремния, из которого делают микросхемы и солнечные элементы. Столь, в общем-то, невысокая стоимость ядерного топлива обусловлена и тем, что в создание технологий его добычи и обогащения за последние полстолетия были вложены огромные средства. Кремний же по сию пору в промышленности извлекают и очищают теми же способами, что и в конце 50-х годов прошлого века. А следствие несовершенства технологий — высокая стоимость продукта, большие энергозатраты, экологическая опасность и — низкий выход.
Из тонны кварцевого песка, в котором находится около 500 кг кремния, при самой распространенной на сегодняшний день технологии электродугового извлечения и хлорсилановой очистке получают 50—90 кг солнечного силициума. При этом на получение 1 кг расходуется столько энергии, что «киловаттный» чайник мог бы на ней непрерывно работать в течение 250 часов. Все это тем более странно оттого, что новые, гораздо более удачные технологии давно существуют. Еще в 1974 году немецкая фирма Siemens научилась получать чистый кремний с помощью карботермического цикла. Не будем вдаваться в подробности химического процесса, просто скажем, что в этом случае энергозатраты падают на порядок, а выход продукта увеличивается в 10—15 раз. Соответственно, и стоимость получаемого кремния падает до 5—15 долларов за килограмм.
Здесь-то и кроется особая выгода для России. Для немецкой технологии простой песок уже не подходит, тут нужны так называемые «особо чистые кварциты», самые крупные залежи которых находятся в нашей стране. Кроме того, по мнению тех же специалистов из Siemens, наши кварциты наиболее качественные и их запасов хватит на всех.
Электрический бутерброд
По строению солнечный элемент похож на бутерброд, состоящий из двух полупроводниковых пластинок. В наружной n-пластинке — переизбыток электронов. Во внутренней p-пластинке— их недостаток. Фотон, попадая в n-пластинку, пробуждает дремлющий в ней электрон примерно так же, как луч света, попадая на лицо, пробуждает спящего человека. Электрон переходит в p-пластину—это движение и создает электрический ток. Будущее солнечной энергетики эксперты связывают с совершенствованием материалов для этих двух слоев. Наиболее перспективными сегодня представляются аморфный и микрокристаллический кремний, который выведет создание солнечных элементов на принципиально иной уровень. Впрочем, кремниевые пластины как технология уже устаревают — из аморфного и микрокристаллического кремния можно выращивать очень тонкие пленки, толщина которых измеряется нанометрами. Две такие пленки, осажденные одна поверх другой на стекло, представляют собой фотогальванический элемент, обладающий высокой электрической проводимостью и сохраняющий свои свойства при длительном использовании. Однако технология, которая позволила бы выпускать такие солнечные элементы «на потоке», еще не создана. Как считают в Исследовательском центре города Юлих (Германия), им остался всего один шаг, чтобы вывести производство новых солнечных батарей из лабораторий в промышленность. Обычные солнечные элементы из кремния создают по отдельности и уже потом объединяют в батареи. В случае с тонкими пленками все наоборот: сначала выращивают пленку большой площади, накладывают ее на стекло вместе с другими необходимыми слоями, режут лазером на полоски и затем соединяют электрическими контактами. Ученым из Юлиха удалось отработать процесс массового получения модулей площадью 30x30 см с КПД, близким к 10%, а с такими параметрами уже можно ожидать покупателей на технологию. Сейчас промышленно выпускаемые солнечные элементы стоят примерно по 300 евро за 100 ватт электрической мощности. Тонкопленочная технология позволит через 5—10 лет снизить стоимость вдвое, а через 15 — втрое.
Татьяна Пичугина
Гигастанции будущего
Электричество относится к числу плохо запасаемых продуктов, поэтому производится его всегда практически столько же, сколько и потребляется. Общая мощность всех земных электростанций составляет примерно 2 000 ГВт. Один тераватт-год — это примерно 13% от всей потребляемой человечеством энергии. Для того чтобы получить этот тераватт от Солнца, стандартными кремниевыми панелями нужно «замостить» территорию в 40 000 км2. Это с учетом того, что работать станция будет только днем. Квадрат со стороной 200 км — примерно одна двухсотая часть пустыни Сахара. Задача, с которой современное человечество вполне может справиться.
Однако решать ее с ходу нельзя. Ибо при этом возникают сразу две огромные проблемы.
Первая — это хранение энергии. Производить энергию такая «гигастанция» сможет только днем, а человечеству она нужна круглые сутки. Значит, на ночь ее дневные излишки нужно в чем-то запасать. В аккумуляторах, в гигантских конденсаторах, в супермаховиках. Такие «энергохранилища» будут стоить не намного дешевле, чем сама СЭС.
Второе — изменение климата. Конечно, не на всей планете, а в месте постройки. Если раньше солнечная энергия в этих местах шла на нагрев почвы и воздуха, то теперь ее часть пойдет на получение электричества. Температура в районе электростанции, а 40 000 км2 — это немало, практически Московская область, — несколько упадет. В ее центре появится то, что климатологи называют «бароцентром» — область постоянного пониженного давления, в которой обычно формируются мощные циклоны. Циклоны эти будут окроплять территорию электростанции и прилегающие районы дождями, а небо над нашими батареями заволокут грозовые тучи. Соответственно, и выработка энергии уменьшится в десятки раз.
Обе эти глобальные проблемы имеют одно простое решение. А именно, надо строить не одну электростанцию на 40 000 км2, а 400 электростанций по 100 км2. И располагать их по земному экватору в наиболее солнечных районах (ученые говорят — в районах с наиболее высокой соляризацией). И объединять их в единую сеть. Тогда в то время, пока одни станции будут отдыхать на ночной стороне Земли, другие, противоположные, — поставлять энергию. Каких-то особых погодных отклонений в пятачках 10х10 км происходить не должно.
Но лучше всего было бы построить даже не 400 крупных электростанций, а несколько десятков крупных и много-много мелких, скажем, размером 10х10 м. И это предложение вполне реализуемое. Но об этом — чуть ниже.
Зеркало Архимеда
Вообще-то в солнечной энергетике свет клином на кремниевых элементах не сошелся. Способов преобразования энергии Солнца в электрическую существует множество. Использование солнечных батарей (то есть фотоэлектрических преобразователей) — лишь один из них. Способ этот хорош, во-первых, своей мобильностью, во-вторых, — долговечностью. Солнечную батарею можно установить на крыше автомобиля и крыльях самолета. Ее можно встроить в часы, калькулятор, ноутбук и даже, как это ни парадоксально, в фонарик. В солнечном элементе отсутствуют какие-либо движущиеся части, и срок его службы составляет примерно 30 лет. За эти 30 лет элемент, на изготовление которого ушел всего 1 кг солнечного кремния, может дать столько же электроэнергии, сколько производится из 100 тонн нефти на ТЭС или из 1 кг обогащенного урана на АЭС.
Солнечная установка мощностью 1 кВт сегодня в США стоит примерно 3 000 долларов. Однако окупается она только на 14—15-м году работы, а это, по сравнению с теми же тепловыми электростанциями, непозволительно долго. Поэтому для преобразования солнечной энергии в электрическую в промышленных масштабах сейчас в основном используют способ, предложенный, согласно легенде, еще в III веке до н. э. знаменитым ученым Архимедом Сиракузским. Правда, солнечный свет он применял тогда вовсе не с целью получения дешевой энергии, а для обороны родных Сиракуз, атакованных с моря галерами римского полководца Марцелла. Вот что писал об этом в своей «Истории» византийский хронист Цеци: «Когда римские корабли находились на расстоянии полета стрелы, Архимед стал действовать шестиугольным зеркалом, составленным из небольших четырехугольных зеркал, которые можно было двигать при помощи шарниров и металлических планок. Он установил это зеркало так, чтобы оно пересекалось в середине зимней и летней солнечными линиями, и поэтому принятые этим зеркалом солнечные лучи, отражаясь, создавали жар, который обращал суда римлян в пепел, хотя они находились на расстоянии полета стрелы».
Именно на этом принципе основана работа современных гелиоэлектростанций. Установленные на значительной, до нескольких тысяч квадратных метров, территории зеркала-гелиостаты, поворачивающиеся вслед за Солнцем, направляют лучи солнечного света на емкость с теплоприемником, в качестве которого обычно выступает вода. Дальше все происходит так же, как на обычных ТЭС: вода нагревается, закипает, превращается в пар, пар крутит турбину, турбина передает вращение на ротор генератора, а тот вырабатывает электричество. В США сейчас действуют несколько гибридных солнечно-тепловых электростанций общей мощностью более 600 МВт. Днем они работают от Солнца, а ночью, чтобы вода не остывала и электричество не кончалось, — от газа. Температура пара в установках достигает 370 градусов Цельсия, а давление — 100 атмосфер.
Первая промышленная солнечная электростанция была построена в 1985 году в СССР в Крыму, недалеко от города Щелкино. СЭС-5 имела пиковую мощность 5 МВт. Столько же, сколько у первого ядерного реактора. За 10 лет работы она выработала всего 2 миллиона кВт.час электроэнергии, однако стоимость ее электричества оказалась довольно высокой, и в середине 90-х ее закрыли. В это время работы активизировались в Штатах, где компания Loose Industries в самом конце 1989 года запустила 80-мегаваттную солнечно-газовую электростанцию. За следующие 5 лет та же компания, только в Калифорнии, построила таких СЭС еще на 480 МВт и довела стоимость одного «солнечно-газового» кВт.часа до 7—8 центов. Что совсем неплохо по сравнению с 15 центами за кВт.час энергии — во столько обходится электричество, производимое на АЭС.
Однако встречаются и более серьезные системы. Одна из таких была сооружена в США в штате Нью-Мексико еще в 1978 году и работает до сих пор. Называется — Национальная солнечная установка для тепловых испытаний (NSTTF). Принадлежит она Пентагону и применяется для проверки жаропрочности корпусов военных и гражданских ракет. Состоит NSTTF из 60-метровой башни-мишени и 220 гелиостатов, размером 6х6 метров каждый. Зеркала, подобно архимедовой установке, направляют свои солнечные зайчики в одно полутораметровое пятнышко на верхушке установки, где температура в солнечные дни поднимается до 2 000°C. Всего в 2,5 раза меньше, чем на поверхности Солнца, и в 2 раза выше температуры горения напалма. Установка имеет площадь зеркал 8 500 м2 и тепловую мощность 5 МВт.
На каменной тяге
Одним из самых старых способов «забора» солнечной энергии является СЭС, придуманная еще в начале прошлого века французским инженером Бернардом Дюбо. Он предлагал строить в пустынях обширные, площадью от одного квадратного километра, стеклянные навесы с высокой (как бы «каминной») трубой в центре. Нагретый под крышей воздух устремлялся в трубу, где и вращал турбины генераторов. Опытная «каминная» электростанция по технологии Дюбо была построена в 1979 году в Мансанаресе (Испания). Площадь ее крыши составляла 45 000 м2, высота трубы — 195 м, мощность — 50 кВт. В 1989 году трубу снесло сильным ветром. Ремонтировать станцию правительство не стало.
Владельцы домов или офисов, решившие потратиться на дооборудование жилых и офисных помещений солнечными коллекторами и батареями, попадают в особые реестры и пользуются определенными привилегиями. Во-первых, государство компенсирует им часть затраченных средств. Во-вторых, они получают особые налоговые льготы. В-третьих, для них открывается доступ к специальным льготным кредитам и беспроцентным ссудам. Их бесплатно обучают пользованию такой домашней энергосистемой, а для компаний, занимающихся производством, продажей и установкой «солнечной» техники, проводят бесплатные маркетинговые исследования, которые немало стоят. В США на эту программу планируется до конца нынешнего десятилетия потратить 6 миллиардов долларов (только на энергосбережение в федеральных зданиях здесь уходит около 3 миллиардов бюджетных долларов в год). В результате Штаты свою программу уже перевыполнили: тут солнечная технология уже используется в 1,5 миллиона домов. Все вместе они экономят около 1 400 МВт. А 1 400 сэкономленных мегаватт — это примерно 5 миллионов тонн не сожженной за год нефти.
В Германии государство не только
компенсирует «солнцепоклонникам» до 70% затрат на «соляризацию» домов, но еще и покупает у них электричество по ценам, сильно превышающим рыночные. То есть днем, когда дом потребляет энергии мало, а производит много, ее излишки уходят в городскую сеть, а хозяин получает по 80 центов за каждый сданный кВт.час. Ночью же он сам покупает у этой сети электричество, но уже по 20 центов. Благодаря этой программе в стране «мостят» солнечными элементами по полмиллиона квадратных метров крыш в год. Вот это как раз и есть прообраз той самой системы с огромным количеством крохотных электростанций, о которой мы говорили выше.
Справедливости ради стоит сказать, что в России тоже кое-где стоят «солнечные дома». В Краснодарском крае существует целая «солнечная деревня» из сорока домов, крыши которых украшены киловаттными солнечными батареями. Несколько домов, использующих солнечные коллекторы, построены в Москве и во Владивостоке.
Полная автономность
Как поднять батареи в космос?
Если не считать высокой стоимости солнечных батарей, главная помеха для развития этой энергетики — земная атмосфера. То небо совсем не вовремя затягивается облаками, то дым от соседнего завода закрывает Солнце. Да и при совершенно ясном небе свет, проходя через атмосферу, теряет некоторую часть своей энергии. Если бы человечеству удалось построить электростанцию в космосе, то вполне можно было бы обойтись батареей площадью порядка 10 000 км2.
Но тут опять перед нами встают два вопроса. Во-первых, как туда эти батареи поднять, и, во-вторых, как доставить полученное электричество на Землю. Не тянуть же к ним ЛЭП длиной 35 786 км (именно на такой высоте должна летать электростанция для того, чтобы ее положение на небе оставалось неизменным).
Главное отличие состоит в том, что Крисвелл предложил разместить солнечные электростанции не в открытом космосе, а на поверхности нашего верного спутника — Луне. При этом исчезает опасность, что они когда-нибудь упадут на Землю или улетят в неизвестность, сбитые метеоритом. Производить элементы можно прямо на месте из подручного сырья, построив небольшой заводик, — на Луне кремния тоже более чем достаточно.
Доставка энергии на Землю будет осуществляться уже описанным выше способом. Для ее приема следует построить несколько антенных полей, размером несколько сотен квадратных километров. Сам луч совершенно безопасен, и ни облака, ни тучи не станут для него препятствием. Правда, около половины полученной от Солнца энергии все же потеряется по пути и при промежуточных преобразованиях. Таких станций на лунном экваторе нужно построить 5, тогда в любой момент две или три из них будут находиться на дневной стороне нашего спутника.
Этот проект, после реализации которого жители Земли обеспечат себя электричеством на ближайшие столетия, по подсчетам доктора Крисвелла, обойдется в 60 миллиардов долларов. Это в три раза дороже, чем программа «Аполлон», обошедшаяся в 19,5 миллиарда долларов (правда, в 60-х годах доллар стоил в 4,5 раза дороже). Но зато в четыре раза дешевле войны в Ираке (240 миллиардов долларов).
А ведь, наверное, лучше строить станции на Луне, чем воевать на Земле за нефть. Да и денег заодно можно немало сэкономить.
Борцы с загрязнением
В Нью-Йорке солнечную энергию используют даже мусорщики. Здесь в двух районах уже полтора года действуют интеллектуальные солнечные контейнеры для мусора — BigBelly. Используя энергию света, преобразованную в электричество кремниевыми фотоэлементами, они утрамбовывают содержимое, увеличивая эффективную емкость в четыре раза. А будучи наполненными, посылают сигнал о том, что объем неплохо было бы освободить.
Валерий Чумаков
