Панели типа сэндвич

Стеновые панели типа сэндвич

Трехслойные структурные стеновые панели изготавливаются на новейшей, полуавтоматической технологической линии. В качестве наполнителя используется конструкционная минераловатная плита на основе базальтовых пород плотностью не менее 110 кг/м3 или пенопласт плотностью не менее 25 кг/м3. Покрытие стеновой панели – оцинкованная или окрашенная листовая сталь.

Толщина стеновой панели: 40,60,80,100,120,150 и 200 мм
Ширина: 1190 мм
Длина: от 500 мм до 7000 мм



Базовые цвета для стеновых панелей: окрашенная поверхность RAL9003 (белый)
оцинкованная поверхность
Возможна иная цветовая гамма (по RAL) согласно каталогам заводов-изготовителей стали.


Сэндвич-панели с одной металлической обкладкой

Сэндвич панели с одной металлической обкладкой предназначены для использования в строительстве в качестве облицовочного материала для утепления наружных стен зданий, эксплуатируемых в неагрессивных и слабоагрессивных средах при температуре наружной поверхности от -65 °С до +75 °С. Их применение улучшает тепло- и звукоизоляционные свойства стен зданий (коэффициент теплопроводности 0,57 W/м2*К, акустические параметры: Rw1=24,0 1 дБ, Frez=1250 Гц, Ra1=22,0 1 дБ, Ra2=20,0 1 дБ), а так же улучшает внешний вид строений.

Сэндвич-панель состоит из металлических профилированной обкладки (сталь оцинкованная 0,5…0,55 мм возможно с полимерным покрытием (полиэстер) зарубежных производителей), наполнителя (минеральная вата Rocwool) общей толщиной 80 мм. Для придания прочностных характеристик используется приклеивание пластиковой сетки внутри слоя наполнителя. Для склеивания слоев используется полиуретановый клей итальянского производства.

Геометрические характеристики
Общая толщина 83 мм
Модульная ширина 1190 мм.
Длина по желанию заказчика от 500 до 6000 мм.

Способ монтажа
Монтаж панелей осуществляется по индивидуальным проектам строительных проектных организаций.



Варианты профиля верхней и нижней обшивок
Стандартный вариант изготовления

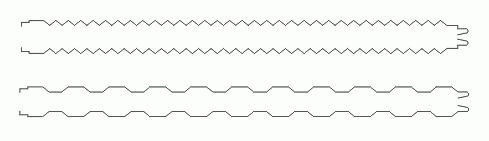

Трапецеидальное ступенчатое профилирование (маркировка «t»)

Базовые цвета:
RAL 9003 - белый RAL 7004 - серый
RAL 5005 - синий RAL 8017 - коричневый
RAL 1018 - желтый RAL 1014 - слоновая кость
RAL 6002 - зеленый


Возможна иная цветовая гамма (по RAL) согласно каталогам заводов-изготовителей стали, при заказе не менее 500 м2.

Дополнительно возможна комплектация панелей крепежом и доборными элементами.





Кровля. Краткое описание кровельных панелей.

Кровля сэндвич панелями - оптимальный вариант для промышленных и других зданий. Трехслойные структурные панели для кровли изготавливаются на новейшей, полуавтоматической технологической линии. В качестве наполнителя используется конструкционная минераловатная плита на основе базальтовых пород плотностью не менее 150 кг/м3 или пенопласт плотностью не менее 25 кг/м3. Покрытие панели для кровли – оцинкованная и окрашенная листовая сталь.

Толщина панели для кровли: 40,60,80,100,120,150 и 200 мм
Ширина панели для кровли: 1150 мм
Длина: от 500 мм до 7000 мм.



Базовые цвета: окрашенная поверхность RAL9003 (белый)
оцинкованная поверхность
Возможна иная цветовая гамма (по RAL) согласно каталогам заводов-изготовителей стали.


ПРОЧНОСТЬ

Для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки. При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия ветровой нагрузки и термической нагрузки (светлый цвет панелей).



Допускаемые ветровые нагрузки (daN/м2) для стеновых панелей.

Пролет,м	Толщина панелей, мм
	60	80	100	120	150
2,4	46	72
2,7	40	60
3,0		52	79
3,3		45	66	86
3,6			57	73
3,9			46	63	86
4,2				52	80
4,5				43	70
4,8					60
5,1					49

Примечания:

1. Для определения пролетов подпор стеновых панелей следует сравнить характерную ветровую нагрузку с допускаемой, приведенной в таблице. В приугольных областях расстояние между ригелями должно быть меньше в связи с увеличением ветровой нагрузки.
2. Допускаемый прогиб для стеновых панелей составляет 1/200.
3. Нагрузки и пролеты в таблицах соответствуют одно- и многопролетным конструкциям.
4. При определении допускаемых нагрузок учтен самый неблагоприятный вариант одновременного воздействия нагрузок:
а) стеновые панели: ветровая нагрузка + термическая нагрузка (светлый цвет панелей).
5. Допускаемые нагрузки приведены для панелей светлых цветов. Темный цвет панелей является причиной большой амплитуды температур между наружной и внутренней обкладками в летнее время (при одинаковой температуре внутри помещения), что вызывает увеличение прогиба панелей под влиянием собственного веса и необходимость уменьшения величины других нагрузок.


Соединение смежных стеновых панелей

Профилирование продольных краев стеновых панелей – сэндвич показана на рис. Там представлена техника соединения «в шпунт и в паз». Это в значительной степени ускоряет монтаж очередных панелей на строительной площадке, устраняет дополнительные монтажные элементы, т.е. наружные и внутренние стыковые планки, а также способствует тому, что поверхность стены, выполненная в такой системе, является более однородной, без явного разделения на отдельные панели.

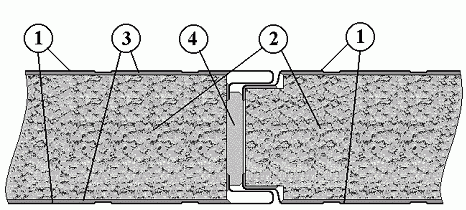

Рис. Схема соединения стеновых панелей-сэндвич

1. Наружная и внутренняя обкладки из оцинкованного и лакированного стального листа толщ 0,55 мм.
2. Утеплитель из минераловатной плиты или пенопласта.
3. Полиуретановый клей.
4. Полиуретановое уплотнение.


Метод монтажа панелей-сэндвич

Отличительной особенностью монтажа панелей является то, что крепление к элементам стальной конструкции осуществляется только при помощи сверляще-нарезных болтов и не требуется никаких дополнительных элементов. Использование такого технического решения обеспечивает быстроту монтажа, надежность крепления и улучшает эстетику наружной и внутренней поверхность стен.

Крепление стеновых панелей к несущей конструкции
Число болтов для стеновых панелей.

Средние панели.



Угловые панели.



Рекомендации для монтажа панелей-сэндвич
Стеновые панели в случае, когда они используются в высотных конструкциях, требуют крепления к стеновому ригелю через каждые 2,5 мм.

Тип панели Толщина наружной обкладки, мм Толщина внутренней обкладки, мм Толщина панели, мм Вес панели, кг/м2 Коэффиц. теплопров. К Вт/(м2•К) С 60 80 100 120 150 0,55 0,55 60 80 100 120 150 15,8 17,6 19,5 21,6 24,9 0,71 0,57 0,47 0,38 0,32 К 80 100 120 150 0,55 0,55 80 100 120 150 18,2 20,1 22,2 25,5 0,57 0,47 0,38 0,32 С/К/05 80 100 120 0,55 - 80 100 120 13,1 15,0 17,1 0,57 0,47 0,38

Тип панели Толщина наружной обкладки, мм Толщина внутренней обкладки, мм Толщина панели, мм Вес панели, кг/м2 Коэффиц. теплопров. К Вт/(м2•К) С 60 80 100 120 150 0,55 0,55 60 80 100 120 150 10,5 11,8 12,7 13,6 14,9 0,78 0,49 0,40 0,32 0,27 К 80 100 120 150 0,55 0,55 80 100 120 150   12,5 13,4 14,3 15,5 0,47 0,38 0,31 0,26 С/К/05 80 100 120 0,55 - 80 100 120 7,8 8,7 9,6   0,49 0,40 0,32

Сравнительная таблица различных материалов с одинаковой теплопроводностью

Название материала	Толщина
панель	10
железобетон	340
шлакобетон	94
корамзитобетон	132
полистеролбетон	20
газопенобетон	60
кирпич глиняный обыкновенный	102
глиняный эффективный	78
кирпич селикатный цельный	224
кирпич селикатный утолщенный	152
Кирпич глиняный+термошуба	38+5 (8,10)

Примечание

Приведенные данные являются ориентировочными. При проектировании необходима проверка данных с учетом комплексного воздействия нагрузок (включая климатические).

Это достигается за счет применения в качестве утеплителя минеральной полужесткой плиты из базальтового волокна. Плотность минеральной ваты 100-140 кг/м³. Этот материал обладает низкой теплопроводностью, сочетает в себе высокий уровень механической прочности с легкостью, а экологическую безопасность с химической стойкостью. Также возможно использование пенопласта ПСБ С25 плотностью не менее 25 кг/м ³.


Акустические параметры панелей

Стены и кровля панелей могут применяться в зданиях, для которых требования в области звукоизоляции не превышают параметров, приведенных в таблице 2 или в объектах, к которым не ставятся требования относительно звукоизоляции. Реверберационный коэффициент звукопоглощения промышленного здания для диапазона частот 100-5000 Гц составляет средн=0,1. в таблице приведены акустические параметры панелей с наполнителем из минераловатной плиты и пенополиуретана.

N п/п Толщина панели, мм Акустические параметры дБ Гц дБ дБ 1 60 24,0 +/- 1 1600 21,0 +/- 1 21,0 +/- 1 2 80 24,0 +/- 1 1250 22,0 +/- 1 20,0 +/- 1 3 100 24,0 +/- 1 1000 22,0 +/- 1 20,0 +/- 1 4 150 23,0 +/- 1 1000 22,0 +/- 1 18,0 +/- 1

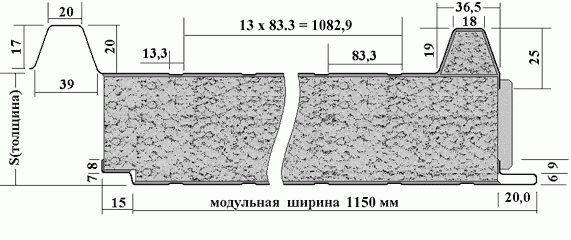

Типы профилирования
Стеновые и кровельные панели могут производиться в версиях с несколькими типами профилирования. Обкладки панелей могут либо иметь профиль линейного типа, либо быть гладкими, линейный тип профилирования представляет собой плоские продольные углубления шириной 13,3 мм и глубиной 1 мм, расположенные с шагом 83,3 мм.



Стеновые панели:
ПТС ПП - панели с линейным типом профилирования на обеих сторонах, наружной и внутренней;
ПТС ПГ - панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны;
- панели с гладкой обкладкой на обеих сторонах.

Кровельные панели:
ПТК ПП - панели с линейным типом профилирования на обеих сторонах, наружной и внутренней;
ПТК ПГ - панели с линейным типом профилирования на наружной стороне, и гладкие с внутренней стороны.

Стеновые панели гладкие с обеих сторон применяются в основном только для монтажа внутренних перегородок.

Профилирование несет как функцию увеличения жесткости обкладок, так и функцию декоративной внешней отделки объектов построенных из панелей.

Условия поставки: Самовывоз. Бесплатная погрузка упакованных в пачки стеновых панелей на заводе производится в открытый борт автомашин. Рекомендуемая внутренняя ширина борта автомашины – не менее 2500мм(пачки укладываются в два ряда). При однорядной загрузке обязательно использовать транспортировочные стяжные ремни. Доставка оговаривается индивидуально.
