Технология пневмо-гидравлической прочистки трубопроводов

Технология пневмо-гидравлической прочистки трубопроводов
(с помощью Кинетического Гидравлического Тарана)

Плохо работающие, изношенные системы центрального отопления, горячего и холодного водоснабжения, канализационные трубопроводы в жилых и общественных зданиях доставляют всем огромные проблемы. Часть проблем можно решить, применяя прогрессивную, экологически чистую технологию, с использованием специального оборудования. Предлагаемая к широкому применению технология обеспечивает высококачественную очистку систем центрального отопления и канализации зданий и сооружений, очистит трубы от пробок, шлама и иных отложений в любое время года без демонтажа систем, без применения тросов и химии. На фото 1 показан радиатор 1954 года до проведения работ по прочистке системы центрального отопления. Применение технологии в большинстве случаев является альтернативой капитальному ремонту трубопроводов.

Технология основана на применении кратковременного (доли секунды) пневмо-гидравлического импульса, создаваемого с помощью специального оборудования (кинетического гидравлического тарана) и подаваемого в загрязнённый трубопровод. Импульсное давление регулируется в пределах 0-12 атмосфер со скоростью распространения энергии (волны) до 1500 м/сек. Этой энергии достаточно для того, чтобы разрушить пробки, засоры и т.д. и полностью очистить трубопровод. Изгибы и повороты трубопровода не мешают распространению энергии гидравлического удара.

На рисунке 2 схематически показано действие гидравлического удара, направленное на столб воды в трубопроводе , что приводит к разрушению отложений в трубопроводе, но не воздействует на его стенки.

Предлагаемая технология позволяет прочистить трубопроводы до 4 дюймов, даже если место засорения находится на расстоянии до 60 метров от места подключения КГТ (кинетического гидравлического тарана).

Применение технологии позволяет прочистить трубопровод даже тогда, когда никакие другие методы не приводят к результату, особенно при прочистке старых, изношенных, засоренных трубопроводов, поскольку только 2% от общей мощности импульса действуют на стенки трубопровода, а 98% мощности импульса приходятся на столб воды с отложениями (рисунок 3).

Ещё лучшие результаты будут достигнуты, если периодически проводить профилактические работы по прочистке трубопроводов систем центрального отопления и канализации.
Применение данной технологии (патент Латвии 12414, патент России 2179082) позволяет при прочистке систем центрального отопления зданий:

повысить теплоотдачу отопительных приборов на 25-60%

продлить срок эксплуатации систем на 25-50%

сэкономить значительные финансовые средства (уменьшить эксплуатационные расходы)

уменьшить затраты на проведение работ (по сравнению с капитальным ремонтом в 5-7 раз)

улучшить циркуляцию теплоносителя в системе

Технологический процесс в фотографиях.

1. Установка гидроблока

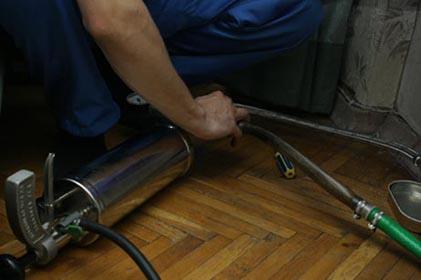

2. Рабочий момент

3. Промывка без КГТ

4. Промывка с КГТ

5. Контроль качества

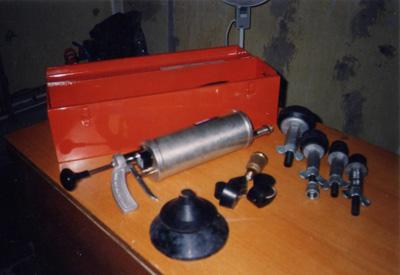

Комплектация КГТ
