Стационарная сеть для дистанционного снятия показаний со счетчиков (Европейский стандарт EN1434)

Стационарная сеть для дистанционного снятия показаний со счетчиков


Система M-Bus

Европейский стандарт EN1434

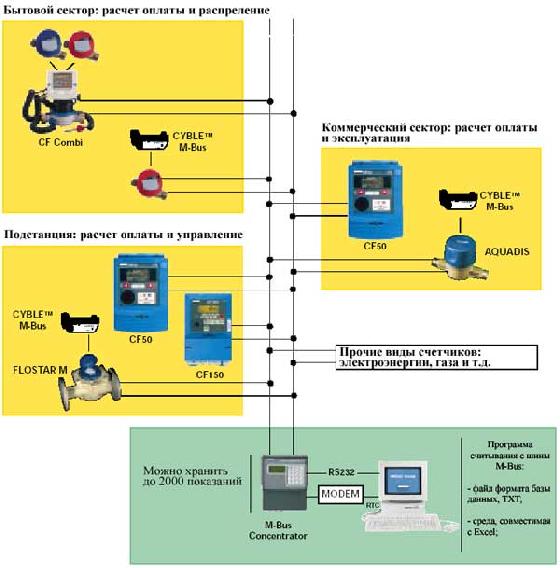

Стационарная сеть для дистанционного снятия показаний со счетчиков с линией связи на основе шины M-Bus

Дистанционное снятие показаний с помощью системы, построенной на шине M-Bus

Система фирмы Schlumberger для дистанционного снятия показаний на основе шины M-Bus может применяться для осуществления надежного считывания следующих данных со станции дистанционного контроля:
  • данных об энергопотреблении в целях расчета стоимости энергии для оплаты или для распределения энергии
  • для получения сигналов тревоги в целях улучшения эксплуатации установленного основного оборудования
  • таких параметров как температура и мощность потребления
  • мгновенных расходов
  • и т.д.
    для управления и контроля оборудования.

    При этом отпадает необходимость в получении доступа к точкам учета, поскольку данные со счетчиков можно снимать в любое время, и полученная информация может использоваться в универсальной компьютерной системе, легко доступной для пользователя.

    Надёжность



    Применение шины делает возможным передачу данных со счетчика, находящегося на месте энергопотребления, на станцию дистанционного учета по линии связи на полностью цифровой основе, чем исключается риск возникновения ошибок.

    Простота применения

  • Снятие показаний со счетчиков можно осуществлять не беспокоясь о проблеме получения доступа или удаленности точек измерения. Более не требуется входить в частные жилища.

  • пользователю легко управлять этой системой посредством компьютерной станции на основе графических изображений в среде “Windows”

  • полученный дистанционным образом файл данных совместим с программами “Excel”, “Access” и большинством программ управления базами данных.

  • Рабочие параметры



  • Высокая скорость считывания со счетчиков (до 250 шт. с повторителем)
  • удаленное считывание данных через модем по телефонной линии
  • простое и непосредственное обновление базы данных счетчика в случае расширения или модернизации оборудования с автоматическим поиском счетчиков, подсоединенных к шине, с помощью концентратора
  • оборудование можно просматривать с компьютерной станции либо в режиме ‘он-лайн” или “офф-лайн” путем программирования даты автоматического снятия показаний со счетчика
  • полная свобода выбора даты снятия показаний

    Применение


    Предлагаем полную номенклатуру изделий, совместимых с системой на основе шины M-Bus для учета потребления воды и тепла. Система с шиной M-Bus пригодна для всех типов энергоучета: в бытовом и коммерческом секторах и на подстанциях.



    Технические данные

    Поставляемые изделия:

  • Программное обеспечение для считывания с шины M-Bus
  • Концентратор шины M-Bus
  • Усилитель/повторитель шины M-Bus
  • Счетчики шины M-Bus
  • Преобразователь импульсов/шина M-Bus
  • Принадлежности



    Соответствие стандартам
  • EN 1434/IEC870-5 шина “M”
  • маркировка по CE


    Технические параметры передаваемых данных


    Стандартом EN 1434 на шину М-Bus предусмотрена возможность того, что каждый тип счетчика может передавать свои собственные данные, при этом наиболее обычными из них являются следующие:



    Счетчики тепла

    Энергия, количество, температура при подаче и на выходе, перепад температуры, мощность, расход, аварийные сигналы и т.д.

    Счетчики воды, оснащенные шиной M-Bus Cyble

    Количество, расход, выявление утечек, величина обратного расхода, пиковые расходы и т.д.




    Технические данные необходимые для монтажа




    Компьютерная станция

    ПК, совместимый с IBM PC, 486 DX или выше, Windows 95, 98 или NT**, ОЗУ не менее 8 мб, пространство на диске 10 мб, последовательный порт RS232

    Системная шина

    Двухпроводная, неполяризованная, телефонный кабель типа J-Y (Ст.) Y 2x2x0,8, с поперечным сечение 0,5 мм
    Обычная полная длина 1000 м (на 250 счетчиков, общая длина может увеличиться в зависимости от числа ведомых)
    Обычная длина ведущего/ведомого 350 м




    Типовые технические данные элементов системы




    Концентратор

    Выход RS232
    Выход МОДЕМ
    3 подсоединяемые шины
    Питание 240В перем. тока / 42В пост. тока
    256 мб архивной памяти
    Скорость передачи данных: от 300 до 9600 бод
    Первичная или вторичная адресация

    Усилитель/повторитель

    Интерфейс M-Bus/M-Bus
    250 счетчиков максимально
    230В перем. тока / 42В пост. тока

    Счетчики, совместимые с шиной M-Bus

    См. документацию на счетчики


    ЛЭМЗ
