Радиомодуль Cyble RF

Предназначен для дистанционного снятия показаний со счетчиков воды

Главные особенности

Простота монтажа

Расширенные функции

Устойчивая надежность

Данный радиомодуль разработан в целях удовлетворения требований всех организаций водоснабжения, желающих иметь возможность дистанционного снятия показаний со счетчиков воды по радио для повышения производительности труда и расширения состава услуг, предоставляемых их потребителям.

Преимущества решений на основе радиосвязи

Автоматическое снятие показаний по радио повышает надежность и значительно увеличивает скорость сбора данных со счетчиков

Снятие показаний по радио также открывает доступ ко всем счетчикам, даже в тех случаях, когда потребителя нет на месте или если счетчик находится в труднодоступном месте.

Технология работы радиомодуля

Запатентованная и испытанная технология “Cyble” гарантирует надежность передачи показателей счетчика

Технология на основе протокола RADIAN представляет собой наиболее открытый радио протокол, созданный в результате работы группы европейских потребителей.

Простота монтажа

Радиомодуль “Cyble RF” полностью совместим с водосчетчиками ЛЭМЗ (Dу 15-500 мм), оснащенными отсчетным устройством с мишенью “Cyble”.

Данный малогабаритный модуль может легко устанавливаться непосредственно на счетчик и не требует какой-либо проводки или установки на стену.

Он может поставляться с завода-изготовителя уже установленным (и сконфигурированным) на счетчик.

В качестве автономного блока его легко можно смонтировать на счетчиках, уже находящихся в эксплуатации, не нарушая при этом пломбировки.

Расширенные функции

В дополнение к считыванию индекса модуль “Cyble RF” также обеспечивает выполнение мощных смарт-функций, что делает счетчики еще более ценными для потребителей:

ежемесячное снятие показаний на протяжении 13 месяцев

определение утечек и ежемесячные записи на протяжении 13 месяцев

выявление обратного потока и ежемесячные записи на протяжении 13 месяцев

индикатор истечения срока службы батареи

выдача сигналов тревоги при несанкционированном доступе.

Устойчивая надёжность

концепция “Cyble” обеспечивает превосходное соответствие между отсчетным устройством счетчика и внутренним электронным индексом (с учетом случайных обратных потоков)

электронный блок заключен в капсулу для его защиты от тяжелых условий среды и последствий погружения в воду

корпус радиомодуля изготовлен угольных волокон, что делает его устойчивым к ударам и УФ-излучению

технология на основе протокола RADIAN обеспечивает наилучшую связь даже в плотно застроенных районах

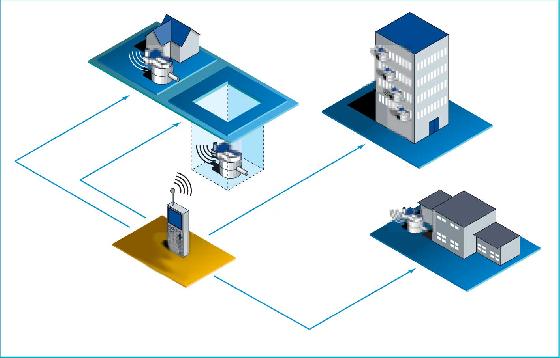

Система считывания

ЛЭМЗ предлагает комплектную систему сбора данных и в том числе ручной терминал, который особенно удобен для снятия показаний со счетчиков воды по радио, оснащенных радиомодулем “Cyble RF”. Используя встроенное маршрутное программное обеспечение, снимающий показания специалист может эргономично собирать данные либо с использованием стандартного ввода клавишами, либо по радио с последующей перегрузкой их в офисе водоснабжающей организации.

Технические характеристики

Радиочастотные характеристики
Протокол	RADIAN
Модуляция	Частотный сдвиг
Несущая частота	433,82 МГц
Мощность излучения	< 10 мВт
Вид передачи	Симметричная двухсторонняя связь
Функциональные характеристики
Размеры	120 х 59 х 50 мм
Источник питания	литиевые батареи
Вид передачи	Симметричная двухсторонняя связь
Средний срок службы батареи *	15 лет
Относительная влажность	от 0 до 100% с погружением
Диапазон рабочих температур	от –10 до 55 0С
Кратковременные условия по температуре	от –20 до +70 0С
Соответствие стандартам	CE0536 сертификат, в соответствии с европейской директивой R&TTE (1999/EC)

* - при нормальных условиях эксплуатации в пределах указанного температурного режима

Применение

Данный радиомодуль “Cyble RF” пригоден для различных случаев применения в бытовом, коммерческом и промышленном секторах.
