Датчик для дистанционного считывания

Датчик Cyble
Датчик “Cyble” предназначен для различных случаев применения для дистанционного считывания показаний с бытовых, коммерческих и промышленных счетчиков.

Технология


Технология марки "Cyble" обеспечивает надежную передачу данных со счетчиков воды. Модули связи марки “Cyble” разработаны для удовлетворения требований организаций водоснабжения, которые желают осуществлять дистанционное снятие показаний со счетчиков учета воды. Ввиду того, что счетчики воды являются важным элементом капиталовложений для энергоснабжающих организаций, поэтому все счетчики фирмы “Актарис” заранее снащаются датчиками с учетом текущих или будущих изменений в сторону применения приборов дистанционного снятия показаний. Проверенная в сотнях тысяч уже установленных модулей “Cyble”, данная запатентованная технология обеспечивает надежный энергоучет на расстоянии.

Совместимость датчиков “Cyble” со счетчиками


Датчики марки “Cyble” полностью совместимы со всеми типами водосчетчиков фирмы “Актарис”, оснащенными мишенью “Cyble”.

  • Они могут легко переоснащаться и устанавливаться в счетчиках, уже находящихся в эксплуатации.
  • Благодаря небольшому числу легко осуществляемых монтажных операций нет необходимости ломать или снимать пломбу и защитное кольцо
  • Предварительно установленные на счетчик мишени «Cyble» одинаковы для датчиков «Cyble» с любым количеством импульсов.

    Высокая надежность


    Благодаря использованию патентованного принципа обратного потока и улавливанию и компенсации импульсов показания счетчика и данные с датчика дистанционного считывания «Cyble» всегда совпадают. Целостность и надежность этих данных являются ключевым фактором для организации биллинга.

  • Воздействие на счетчик с помощью магнитов невозможно, поскольку мишень из немагнитного материала не чувствительна к воздействию со стороны внешнего магнита.
  • Поскольку определение данных расхода происходит за счет изменения индуктивности, то прибор может работать в затопленных колодцах.
  • Счетчик предназначен для работы в тяжелых условиях окружающей среды (класс защиты IP68).
  • Датчик этого типа соответствует нормам ЭМС в отношении его защиты от электромагнитных воздействий.

    Выходные сигналы


    Датчик имеет:



    Импульсный выход LF

  • дистанционное считывание данных
  • регистрацию потребления



    Импульсный выход HF
  • анализ величины расхода (учет данных)
  • преобразование частоты/тока
  • автоматическое управление



    Все счетчики должны быть оснащены отсчетным механизмом с мишенью “Cyble”





    LF (низкой частоты - НЧ)
  • Выход LF является компенсированным выходом
    – обратный поток и вибрации трубопровода не создают никаких импульсов
  • Данные модули программируется на заводе-изготовителе в отношении коэффициента К, который при умножении на сигнал ВЧ позволяет передавать импульсы с большим импульсным весом.



    НЧ = ВЧ поделить на К


    К = 1 / 25 / 10 / 25 / 100 / 1000




    HF (высокая частота - ВЧ)

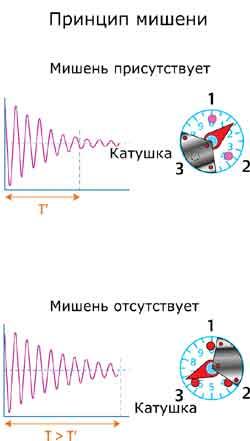

    ВЧ-сигнал определяет вращение мишени счетчикам

    ВЧ – сигнал = 1 импульс на один оборот.

    Он представляет собой наименьший импульсный вес, который можно передать на расстояние.

    Он остается в действии во всех случаях при наличии потока независимо от направления потока.



    Сигнал DIR ВЧ-сигнала показывает, что расход воды идёт в прямом либо обратном направлении.


    Обрыв кабеля: благодаря току в петле заземления имеется возможность слежения за состоянием кабеля.

    Технические характеристики



    Вариант

    2-проводный

    5-проводный

    НЧ-сигнал

    +

    +

    Контроль обрыва кабеля

    -

    +

    ВЧ-сигнал

    -

    +

    Направление сигнала

    -

    +

    Внутренний источник питания (батарея)

    +

    +

    Выход сигнала

    Питание
    Макс. ток, мА
    Макс. напряжение, В
    Полярность
    Тип

    переменный или постоянный ток
    100
    30
    нет
    эквивалент сухого контакта

    постоянный ток
    100
    30
    есть
    открытый коллектор

    Срок работы батареи *

    Литиевая батарея, 12 лет – не заменяется

    Длина стандартного кабеля**, м

    5

    Число проводников

    2

    3

    Размеры кабеля, мм

    6,6 х 2,3 плоский

    Диаметр проводника, мм

    0,9

    Рабочая температура, градусы Цельсия

    от -10 до +55

    Температура хранения, градусы Цельсия

    от -20 до +55

    Класс защиты

    IP68

    Нормы ЭМС

    EN 50081-1; EN50081-2; EN 50082-1; EN50082-2





    * - При нормальном использовании в пределах указанного температурного диапазона.


    ** - В случае использования кабелей более 100 м необходимо обратиться на фирму.

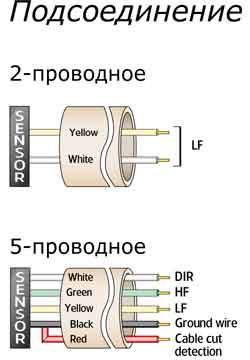

    Особые параметры, обозначения




    2-проводный

  • Полярность можно не соблюдать
  • Сигнал эквивалентен сигналу с сухого контакта (например, от геркона)



    White (белый) – DIR

    Green (зелёный) – HF

    Yellow (жёлтый) – HF

    Black (черный) – земля

    Red (красный) – обрыв кабеля



    5-проводный
  • Необходимо соблюдать полярность во всех выходах
  • Все сигналы имеют положительную величину в отношении напряжения 0В
  • Сигналы ВЧ-выхода присутствую всегда, когда есть поток, независимо от его направления
  • Выход направления ВШК отключается при наличии ВЧ-сигнала, соответствующего прямому направлению потока.


    Yellow – желтый – LF (НЧ)

    White – белый – LF (НЧ)
