Счетчик воды с двумя диапазонами измерений

Счетчик воды с двумя диапазонами измерений


Isoflo Cоответствует требованиям стандарта ISO 7858/1

Счетчик воды с двумя диапазонами измерений

Основные особенности

В наличии имеются типоразмеры от Dу50 до Dу150
Конструктивно счетчик соответствует требованиям стандарта ISO 7858/1
Стандартное дополнительное оснащение блоком “Cyble” обеспечивает возможность дистанционного снятия показаний как с первичных, так и со вторичных счетчиков
Увеличенная пропускная способность обеспечивается при использовании счетчика со вторичными счетчиками типа “Woltex” и “Flodis/Flostar M” класса C

Являясь прибором комбинированного типа, счетчик модели “Isoflo” соединяет в себе счетчик Вольтманна горизонтального исполнения, марки “Woltex” и одноструйный счетчик модели “Flodis/Flostar M”, класса С.

Посредством переключающего пружинного клапана водный поток переводится на соответствующий счетчик в приборе. Открывание и закрывание клапана происходит в соответствии с колебаниями давления вследствие изменения величины расхода жидкости.

Технология

При малых величинах расхода переключающий клапан закрывается (2) и задействованным остается только только вторичный счетчик. При возрастании расхода давление воздействует на первичный счетчик и при этом происходит открывание переключающего клапана (1). С этого момента первичный счетчик начинает работать совместно со вторичным счетчиком. При работе обоих счетчиков общее потребление и расход считываются путем сложения показаний первичного и вторичного счетчика. Зона переключения Zc определяется согласно стандарту ISO 7858/1 по следующей формуле: Qмин.(основн.)

Стандартная комплектация

Первичный счетчик “Woltex” (горизонтальный счетчик Вольтманна, класса В). Вторичный счетчик “Flodis/Flostar M” (одноструйный, класса А), расположенный справа.

Счетчик “Isoflo” поставляется с предварительно установленным датчиком “Cyble”

Этим обеспечивается связь и дистанционное снятие показаний с помощью:

импульсного выхода (датчик “Cyble”)
протокола шины М (шина “Cyble M”)
блока радиосвязи (“Cyble RF”).

Данные модули “Cyble” дают возможность подключения счетчика “Flostar M” к различным смежным системам в случае такой необходимости. Они особенно подходят для коммерческого и промышленного применения, когда имеется необходимость частого контроля за счетчиком, особенно в труднодоступных местах.

Варианты оснащения

  • Вторичный счетчик “Aquadis” (поршневого типа, класса С), ставится слева.


  • Основные преимущества технологии Cyble

    ▪ Не требуется осуществлять дополнительные капвложения в счетчик для проведения дистанционного снятия показаний.
    ▪ Применение стандартного интерфейса фирмы “Актарис” независимо от исполнения счетчика, широко используемого во всей номенклатуре счетчиков фирмы “Актарис”.
    ▪ Надежность в работе благодаря применению электронного выключателя (нет износа и дрожания контактов)
    ▪ Регулирование обратного потока
    ▪ Принцип работы проверен в реальной эксплуатации на протяжении 5 лет
    ▪ Дополнительные приборы не подвержены воздействию магнитного поля

    Требования к монтажу

    Статическое давление перед счетчиком должно быть не ниже 0,4 бар.
    Настоятельно рекомендуется устанавливать фильтр для защиты механизма счетчика и клапана переключения.
    Элементы оборудования, создающие колебания давления необходимо устанавливать после счетчика.
    Оптимальный срок службы достигается при задании величины расхода несколько выше зоны переключения во избежание засорения прибора.

    Технические характеристики


    Номинальный диаметр (Ду)

    мм

    50x20

    60/65x20

    80x20

    100x25

    150x40

    Постоянный расход (Qн первичного счетчика)

    м³/ч

    25

    25

    60

    60

    150

    Расход при перепаде давления в 1 бар

    м³/ч

    50

    70

    130

    175

    440

    Макс. допустимый пиковый расход (несколько минут)

    м³/ч

    80

    100

    180

    270

    600

    Перепад давления при постоянном расходе

    бар

    0,23

    0,52

    0,27

    0,37

    0,45

    Пусковой расход

    л/ч

    6

    6

    6

    10

    30

    Точность ±5% (метрологические значения EEC) от

    л/ч

    25

    25

    25

    35

    100

    Точность ±2% (метрологические значения EEC) от

    л/ч

    37,5

    37,5

    37,5

    52,5

    150

    Зона переключения:
    - при увеличении расхода
    - при уменьшении расхода


    м³/ч
    м³/ч


    3
    0,75


    3
    0,75


    3
    0,75


    4,2
    1,8


    12
    4,5

    Максимально допустимая температура

    градусы Цельсия

    50

    Максимально допустимое давление

    бар

    16

    Минимальный интервал шкалы:
    - первичный счетчик
    - вторичный счетчик


    л
    л


    0,5
    0,05


    5
    0,5

    Диапазон индикации:
    - первичный счетчик
    - вторичный счетчик


    м³
    м³


    999999,99
    99999,999


    9999999,9
    999999,99

    Весовое значение импульса (HF):
    - первичный счетчик
    - вторичный счетчик


    л
    л


    10
    1


    100
    10

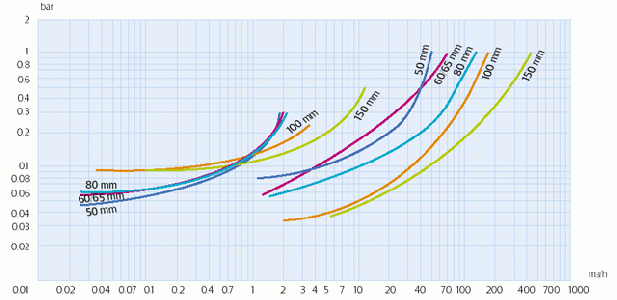

    Перепад давления



    Габаритные размеры


    Номинальный диаметр (Ду)

    мм

    50x20

    60/65x20

    80x20

    100x25

    150x40

    А

    мм

    300

    300

    350

    350

    500

    В

    мм

    83

    93

    100

    110

    144

    С

    мм

    167

    167

    171

    171

    194

    С'

    мм

    269

    269

    311

    311

    395

    D

    мм

    87

    95

    110

    128

    164

    E (правый/левый)

    мм

    199/176

    209/186

    216/193

    220/185

    295/295

    F

    мм

    250

    260

    271

    281

    338

    Масса, приблизительно

    кг

    18

    19

    31

    32

    54

    Тип фланца

    По ISO Pн 10/16
