Микро - и малые ГЭС

Микро - и малые ГЭС российского производства

В данном разделе приведены основные технические характеристики серийно выпускаемых в России напорных микро-и малых ГЭС, а также бесплотинных ГЭС, использующих скоростные характеристики набегающего водяного потока.


Малые ГЭС: хорошо забытое старое

Одним из наиболее эффективных направлений развития нетрадиционной энергетики является использование энергии небольших водотоков с помощью микро - и малых ГЭС. Это объясняется, с одной стороны, значительным потенциалом таких водотоков при сравнительной простоте их использования, а с другой – практическим исчерпанием гидроэнергетического потенциала крупных рек в этом регионе.

Объекты малой гидроэнергетики условно делят на два типа: “мини” - обеспечивающие единичную мощность до 5000 кВт, и “микро” - работающие в диапазоне от 3 до 100 кВт. Использование гидроэлектростанций таких мощностей - для России вовсе не новое, а хорошо забытое старое: в 50-60-х годах у нас работало несколько тысяч малых ГЭС. Сегодня их количество едва достигает нескольких сотен штук. Между тем, постоянный рост цен на органическое топливо приводит к значительному удорожанию электрической энергии, доля которой в себестоимости производимой продукции достигает 20 и более процентов. На этом фоне малая гидроэнергетика обретает новую жизнь.

Преимущества малой гидроэнергетики

Современная гидроэнергетика по сравнению с другими традиционными видами электроэнергетики является наиболее экономичным и экологически безопасным способом получения электроэнергии. Малая гидроэнергетика идет в этом направлении еще дальше. Небольшие электростанции позволяют сохранять природный ландшафт, окружающую среду не только на этапе эксплуатации, но и в процессе строительства. При последующей эксплуатации отсутствует отрицательное влияние на качество воды: она полностью сохраняет первоначальные природные свойства. В реках сохраняется рыба, вода может использоваться для водоснабжения населения.

В отличие от других экологически безопасных возобновляемых источников электроэнергии - таких, как солнце, ветер, - малая гидроэнергетика практически не зависит от погодных условий и способна обеспечить устойчивую подачу дешевой электроэнергии потребителю.

Еще одно преимущество малой энергетики - экономичность. В условиях, когда природные источники энергии - нефть, уголь, газ - истощаются, постоянно дорожают, использование дешевой, доступной, возобновляемой энергии рек, особенно малых, позволяет вырабатывать дешевую электроэнергию. К тому же сооружение объектов малой гидроэнергетики низкозатратно и быстро окупается.

Так, при строительстве малой ГЭС установленной мощностью около 500 кВт стоимость строительно-монтажных работ составляет порядка 14,5-15,0 млн рублей. При совмещенном графике разработки проектной документации, изготовления оборудования, строительства и монтажа малая ГЭС вводится в эксплуатацию за 15-18 месяцев.

Себестоимость электроэнергии, вырабатываемой на подобной ГЭС, составляет не более 0,45-0,5 рублей за 1 кВтч, что в 1,5 раза ниже, чем стоимость электроэнергии, фактически реализуемой энергосистемой. Кстати, в ближайшие один-два года энергосистемы планируют ее увеличить в 2-2,2 раза.

Таким образом, затраты на строительство окупятся за 3,5-5 лет. Реализация такого проекта с точки зрения экологии не нанесет ущерба окружающей среде.

Необходимо отметить, кроме этого, что реконструкция выведенной ранее из эксплуатации малой ГЭС обойдется в 1,5- 2 раза дешевле.

Оборудование для малых ГЭС

Проектированием и разработкой оборудования для таких ГЭС занимаются многие российские научно-производственные организации и фирмы. Одна из крупнейших - межотраслевое научно-техническое объединение “ИНСЭТ” (Санкт-Петербург). Специалистами “ИНСЭТ” разработаны и защищены патентами оригинальные технические решения систем автоматического управления малыми и микроГЭС. Использование таких систем не требует постоянного присутствия на объекте обслуживающего персонала - гидроагрегат надежно работает в автоматическом режиме. Система управления может быть выполнена на базе программируемого контроллера, который позволяет визуально контролировать параметры гидроагрегата на экране компьютера.

Гидроагрегаты для малых и микроГЭС, выпускаемые МНТО “ИНСЭТ”, предназначены для эксплуатации в широком диапазоне напоров и расходов с высокими энергетическими характеристиками и выпускаются с пропеллерными, радиально-осевыми и ковшовыми турбинами. В комплект поставки входят, как правило, турбина, генератор и система автоматического управления гидроагрегатом. Проточные части всех турбин разработаны с использованием метода математического моделирования.

География применения

Малая энергетика - это на сегодняшний день наиболее экономичное решение энергетических проблем для территорий, относящихся к зонам децентрализованного электроснабжения, которые составляют более 70% территории России. Обеспечение энергией удаленных и энергодефицитных регионов требует значительных затрат. И здесь далеко не всегда выгодно использовать мощности существующей федеральной энергосистемы. Гораздо экономичнее развивать мощности малой энергетики, экономический потенциал которой в России превышает потенциал таких возобновляемых источников энергии, как ветер, солнце и биомасса, вместе взятых.


Технология

Гидроагрегаты для малых ГЭС предназначены для эксплуатации в широком диапазоне напоров и расходов с высокими энергетическими характеристиками. Наиболее ответственные узлы под контролем наших специалистов серийно изготавливаются на конверсионных оборонных заводах Санкт-Петербурга с использованием новейших технологий, что позволяет обеспечить их высокое качество. В комплект поставки входят: турбина, генератор и система автоматического управления.

МикроГЭС “ИНСЭТ” - надежные, экологически чистые, компактные, быстроокупаемые источники электроэнергии для деревень, хуторов, дачных поселков, фермерских хозяйств, а также мельниц, хлебопекарен, небольших производств в отдаленных, горных и труднодоступных районах, где нет поблизости линий электропередач, а строить такие линии сейчас и дольше, и дороже, чем приобрести и установить МикроГЭС.

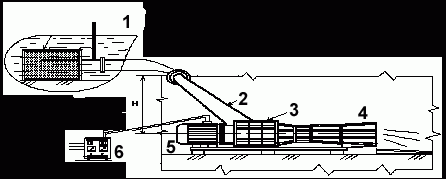

В комплект поставки входят: энергоблок (турбина-3, генератор-5), водозаборное устройство (2), выпускной коллектор (4) и устройство автоматического регулирования (6).

Схема установки микроГЭС



Имеется успешный опыт эксплуатации оборудования на перепадах уже существующих плотин, каналов, систем водоснабжения и водоотведения промышленных предприятий и объектов городского хозяйства, очистных сооружений, оросительных систем и питьевых водоводов.

Основные технические решения, использованные при создании оборудования, выполнены на уровне изобретений и защищены патентами.

Оборудование изготавливается серийно, отличается высокими технико-эксплуатационными показателями и доступными ценами.


Оборудование

1. МИКРОГИДРОЭЛЕКТРОСТАНЦИИ
с пропеллерным рабочим колесом
- мощностью до 10 кВт ( МГЭС-10Пр) на напор 2,0- 4,5 м и расход 0,07 - 0,14 м3/ с;
- мощностью до 10 кВт ( МГЭС-10Пр) на напор 4,0-10,0 м и расход 0,10 - 0,21 м3/ с;
- мощностью до 50 кВт ( МГЭС- 50Пр) на напор 2,0-10,0 м и расход 0,36 - 0,80 м3/ с;
с диагональным рабочим колесом
- мощностью 20 кВт ( МГЭС- 20ПрД ) на напор 8-18 м и расход 0,08 - 0,17 м3/ с;
с ковшовым рабочим колесом
- мощностью до 100 кВт ( МГЭС-100К ) на напор 40-250 м и расход 0,015 - 0,046 м3/ с;
- мощностью до 200 кВт ( МГЭС-200К ) на напор 40-250 м и расход 0,015 - 0,013 м3/ с;

2. ГИДРОАГРЕГАТЫ ДЛЯ МАЛЫХ ГЭС
- гидроагрегаты с осевыми турбинами (ГА-1, ГА-8, ГА13) мощностью до 1800 кВт;
- гидроагрегаты с радиально-осевыми турбинами (ГА-2, ГА-4, ГА-9, ГА-11,) мощностью
до 5500 кВт;
- гидроагрегаты с ковшовыми турбинами (ГА-5, ГА-10) мощностью до 3300 кВт.

МНТО ИНСЭТ
