Гидравлический (напорный) насос. Автономный источник энергии.

Гидравлический (напорный) насос. Автономный источник энергии.


Подъём воды из реки, канала, без посторонней энергии.
Не требуются насосы, компрессоры, двигатели и подвод электрической энергии.

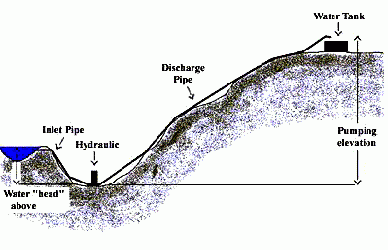

Это, в сущности, насос без двигателя, который, не требуя подключения дополнительного источника энергии, использует только потенциал небольшой плотины ( перепадом от 1 метра и выше ) или даже просто естественного рельефа реки.


Характеристики Гидронасоса


- Состав изделия – это несколько труб и два специальных клапана.
- Не требует сложного технического обслуживания, кроме замены клапанов (5-10 лет).
- Используется энергия рабочего напора воды (любой жидкости) и эффект гидродинамики.
- Может работать в любой воде с различными загрязнениями (ил, старые листья, песок, и другие) без обслуживания.
- Имеет эффект автоматической саморегулирования на изменение скорости и уровня воды не требует сервиса. Он будет работать или медленнее или чаще.
- Нагнетает жидкость на высоту в 10 - 20 раз большую, чем высота используемой плотины.
- Вода может подаваться на высоту до 50 метров и более.
- Экологически чистое устройство
- Наиболее эффективно в холмистой местности и горных условиях для фермерских, приусадебных участках, зон озеленения городов и посёлков. Вода подаётся на высоту орошаемого участка для полива. Гидронасосы разных типоразмеров в настоящее время внедрен в ряде фермерских (крестьянских) хозяйств с целью подачи воды на богарные (неорошаемые) земли.
- Гидронасосы могут быть спаренными для увеличения мощности и производительности.
- Эффективно на оросительной системе совместно с низконапорными дождевальными установками. Например, для полива полей. Один большой насос, установленный у частного фермера орошает до 60 га земли, поднимая воду из канала на поля.

Технология позволяет масштабировать гидронасос различной производительности без изменения конструкции. Нет проблем изготовить насос диаметром выхода в 1 метр. Фото вверху с насосом в 500 мм. Возможно производство насосов с большими размерами и производительностью с диаметром выходной трубы до 2 метров. Применение таких насосов не требует строительства больших дамб (или плотин) в 5-10 метров или более. Использование насосов размерами выходной трубы в 1-2 метра позволяет получать энергию и поднимать воду на требуемую высоту



Технические характеристики и модификации гидронасосов для подъёма воды.

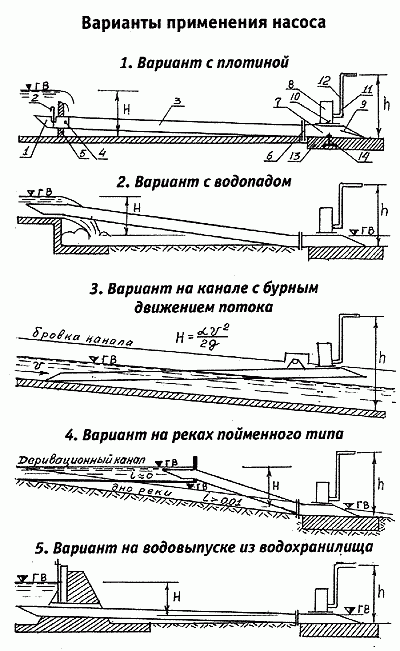

В зависимости от условий расположения источника питательного напора, его типа и требований потребителя, возможны различные схемы компоновки и размещения на местности гидронасосной установки. Гидронасосная установка отличается от водоподъемных устройств (насосов): непосредственно использует энергию падающей воды на ее подъем заменяет одновременно двигатель и насос

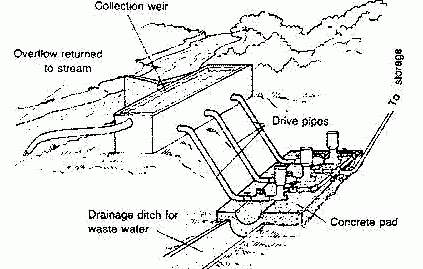

кассета насосов большой мощности

одиночный насос малой мощности


Модификации гидронасосов могут выполнять функции:

- микро-ГЭС для выработки электроэнергии;
Установка рассчитана для использования малых водотоков (реки, каналы, арыки) и может функционировать в неочищенной (мутной) воде; предусмотрены мощности 1,2…5 кВт, напряжение 220В…380В, число фаз 1…3, при расходах воды 15(20)….50(80) л сек и рабочем напоре 1(1,5)….2 (2,5) метров. Масса 80-450 кг, размеры 480х440х520…. 890х810х1015 (мм).

- компрессора для выработки сжатого воздуха;
Сжатый воздух (с помощью специального дополнительного устройства, не требующего никакой энергии) используется для охлаждения специальных помещений разных размеров (+12С….+3С), где могут храниться продукты, фрукты и овощи или производственных нужд. А также для замораживания (-3С ….-30С, при необходимости) для долгого хранения продуктов питания и др.



















Наши предложения -

+ Мы предлагаем продажу лицензий на производство.
Оборудование прошло испытания, имеются образцы, документация, и установлено в действующие объекты, где успешно работает.

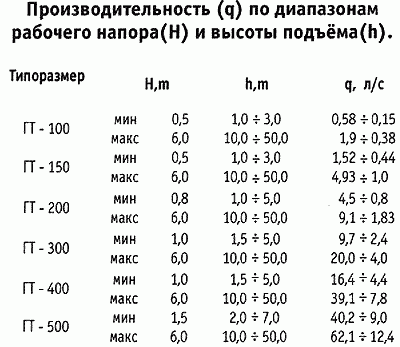

Технические характеристики и модификации гидронасосов для подъёма воды.


Модификации гидронасосов
Диапазон рабочего напора воды H, m
Высота подъёма воды h,m
Производи-тельность q, литрысек
Диаметр питающего
трубопровода,

mm
Дилина
питающего
трубопровода

m
Расход воды в источнике,
min
литрысек
Масса kg
Размеры, mm

Kj-100

min

max

0,5

6,0

1,0 - 3,0

10 - 50

0,58…0,15

1,9…0,38

100





5,0 - 20

3

14

250х162 х 470

Kj-150

min

max

0,5

6,0

1,0-3,0

10 - 50

1,52…0,44

4,93….1,0

159

12

23

480x220x520

Kj-200

min

max

0,8

6,0

1,0-5,0

10 – 50

4,95…0,8

9,1…1,83

219

20

54

665x290x680

Kj-300

min

max

1,0

6,0

1,5 -5,0

10 - 50

9,7…2,4

20,0…4,0

325

50

150

890x405x1015

Kj-400

min

max

1,0

6,0

1,5 -5,0

10 - 50

16,4…4,4

39,1…7,8

426

90

280

1230x510x1340

Kj-500

min

max

1,5

6,0

2,0 -7,0

10 - 50

40,2…9,0

62,1….12,4

530

150

400

1450x620x1510
