Наружная теплоизоляция стен

Наружная теплоизоляция стен

При утеплении дома с наружной стороны используются различные теплоизоляционные материалы. Все они должны быть хорошо защищены от неблагоприятного влияния дождя, снега, инсоляции и других атмосферных воздействий.

Теплоизоляционные плиты и блоки обычно приклеиваются к стене. Возможна установка их на наружной поверхности ограждения с помощью дюбелей, гвоздей, шурупов, деревянных и металлических реек.

При утеплении стен, имеющих протяженные стыки, теплоизоляция должна быть установлена таким образом, чтобы существующий шов двух элементов стены не совпадал со стыками плит утеплителя.

Широкое распространение за рубежом получило утепление стен двухслойными плитами или блоками, состоящими из внутреннего слоя эффективной теплоизоляции и наружного отделочного слоя из плотного гидроизоляционного материала. Их укрепляют в стене с помощью дюбелей, что позволяет ускорить и облегчить процесс утепления стен за счет большей готовности теплоизоляционных плит.

Рис. 1. Двухслойные плиты для утепления стен снаружи: 1 - оштукатуренная кирпичная стена; 2 - штукатурка; 3 - теплоизоляционная панель; 4 - минеральная вата; 5 - асбестоцементная облицовка.

Минераловатные плиты

При утеплении стен минераловатными плитами в стене сверлятся отверстия, в которые на цементном или гипсовом растворе вбиваются деревянные пробки. К ним прикрепляются вертикально установленные бруски, сечение которых принимают в зависимости от требуемой толщины утеплителя. Между ними враспор устанавливаются плиты теплоизоляционного материала. Затем к вертикальным брускам прибивают деревянные рейки, поверх которых устраивают асбестоцементные листы и отделывают штукатурным раствором.

Рис. 2. Утепление кирпичной стены снаружи: а - с устройством воздушной прослойки; б - без воздушной прослойки; 1 - плитный утеплитель; 2 - деревянные бруски; 3 - лента из рубероида; 4 - воздушная прослойка; 5 - асбестоцементные плитки; 6 - штукатурка; 7 - штукатурная сетка.

Если толщина вертикальных брусьев превышает толщину плитного утеплителя, то образовавшаяся воздушная прослойка, расположенная ближе к наружной поверхности стены, будет только способствовать улучшению теплотехнических характеристик утепленного ограждения.

При одинаковой толщине утеплителя и вертикальных брусьев вместо установки асбестоцементных листов с последующей штукатуркой можно к деревянным брусьям прикрепить арматурную сетку и отделать наружную поверхность стены (рис. 2, б).

Утеплять стены можно и с помощью минераловатных плит, установленных между горизонтально расположенными брусьями. Плиты крепят враспор во избежание их деформации и отслоения от поверхности стены. Сверху утеплитель защищают от атмосферных воздействий волнистыми асбестоцементными листами, которые прибивают к горизонтальным брусьям. Для предотвращения затекания атмосферной влаги в утеплитель листы должны перекрываться не менее чем на 1/2 волны и верхний асбестоцементный лист должен сверху накрывать нижележащий. Преимущество этого способа состоит в том, что образовавшиеся под отделочными плитами воздушные прослойки способствуют повышению теплозащиты стен.



Рис. 3. Утепление кирпичной стены снаружи по горизонтальным брусьям:
1 - кирпичная кладка; 2 - деревянные рейки; 3 - минераловатные плиты; 4 - асбестоцементные листы.

Утепление минераловатными плитами наружных стен можно проводить и с помощью прикрепленных к стене металлических оцинкованных столиков, на которые устанавливают плитный утеплитель, фиксируемый накладной деталью. Снаружи утеплитель защищают с помощью профилированных, волнистых листов или асбестоцементных плит. Металлические столики следует располагать по высоте с шагом, зависящим от размеров утепляющих плит, а их ширина должна соответствовать толщине утеплителя. Если шаг опорных полок будет превышать вертикальный размер плитного утеплителя, то может произойти выгибание или коробление последнего, что нежелательно, т.к. образовавшиеся мостики холода могут отрицательно сказаться на теплотехническом режиме стены.


Рис. 4. Утепление бетонной стены снаружи по металлическим столикам:
1 - бетонная стена; 2 - плиты утеплителя; 3 - оцинкованный металлический столик; 4 - металлический крепежный элемент; 5 - профилированный металлический настил.

Пенополистирол

Возможным вариантом является утепление фасадов теплоизоляционными плитами из пенополистирола, наклеиваемыми на подготовленную поверхность фасада. Поверхность плит оштукатуривают по штукатурной сетке гидрофобными составами и окрашивают.

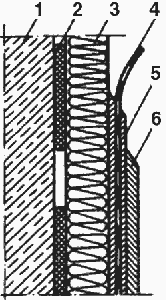

Рис. 5. Утепление стены снаружи плитами из пенополистирола:
1 - стена; 2 - клей или мастика; 3 - плиты из пенополистирола; 4 - штукатурная сетка; 5 - выравнивающий штукатурный слой; 6 - отделочный штукатурный слой.

Высокая степень тепло- и влагозащиты достигается при напылении полиуретана на наружную поверхность ограждения. Пенополиуретан имеет закрытые поры и при напылении на его поверхности образуется пленка, защищающая материал от проникновения в него влаги. Пенополиуретан наносят на подготовленную поверхность слоем 50 мм несколько раз (толщина каждого слоя 18...20 мм), после чего поверхность фасада покрывается гидрофобными кремнийорганическими составами и красками.

Теплая штукатурка

При утеплении стены снаружи известково-гипсовым или сложным раствором, приготовленном на шлаковом песке, целесообразно устраивать штукатурку толщиной не менее 30 мм. Если используется сложный раствор на шлаковом песке, то последний слой штукатурки (накрывку) — следует замешивать на обычном песке. При этом наружная поверхность стены лучше затирается и становится более гладкой. Перед оштукатуриванием кирпичной кладки со швами врасшивку необходимо вырубить их зубилом не менее чем на 1 см. В образовавшиеся в швах пазы во время оштукатуривания попадает раствор и заклинивается там, благодаря чему улучшается сцепление утепляющего слоя со стеной.

При утеплении кладки, выполненной впустошовку и имеющей шероховатую поверхность, ее нужно очистить от пыли и промыть водой.

Бетонные поверхности следует тщательно очистить от пыли. Если они недостаточно шероховаты, то обычно делают насечки зубилом, зубчаткой, троянкой и т.п. Загрязненные места очищают стальными щетками или срубают.

Особое внимание следует обратить на стены, имеющие загрязнение маслами и смолами. Необходимо тщательно вырубить поверхность на всю глубину загрязнения: даже небольшие следы масла через некоторое время могут проступить и их трудно будет ликвидировать.

Штукатурку накладывают на подготовленную поверхность. Для лучшего сцепления раствора со стеной в нее вбивают гвозди, по ним натягивают проволоку или сетку, после чего наносят штукатурку — набрызг, грунт и накрывку.

В качестве утеплителя можно применить перлитовую штукатурку, которую накладывают последовательно в несколько слоев по 50 мм каждый. Последний слой выполняют из цементного раствора (толщиной 10...30 мм) и покрывают кремнийорганическими фасадными красками в 3 слоя для защиты поверхности от атмосферной влаги.

Современным решением является устройство штукатурки по полимерной или стекловолоконной сетке. Такая сетка позволяет улучшить сопротивление теплопередаче за счет более низкого по сравнению с металлом коэффициента теплопроводности материала и уменьшить массу конструкции.

Углы

При утеплении стен особое внимание следует уделить повышению температуры внутренней поверхности углов. Обычно температура в углу стены ниже, чем по глади. Это обусловлено тем, что в зоне угла наружная поверхность стены, отдающая тепло, имеет большую площадь, чем внутренняя, воспринимающая тепло из помещения. Поэтому для восполнения теплопотерь внутренняя поверхность отбирает добавочное тепло с участков, примыкающих к углу.

Одним из возможных путей повышения температуры внутренней поверхности угла является его утепление с наружной стороны ограждения. При устройстве теплоизоляции с наружной стороны угла плитный утеплитель целесообразно располагать таким образом, чтобы торцевые стороны плит были обращены поочередно на одну и другую сторону стены.


Рис. 6. Расположение плит утеплителя с наружной стороны угла.
Конструктивное решение утепления угла приведено на рис. 7. Установленный поверх плитного утеплителя металлический уголок повышает жесткость конструкции. Предусмотренные в уголке отверстия позволяют уменьшить неблагоприятное влияние металлического включения. Если в качестве утеплителя используют пенополистирольные плиты, то выравнивающую штукатурку выполняют по сетке. Завершается утепление отделкой наружной поверхности декоративным раствором.

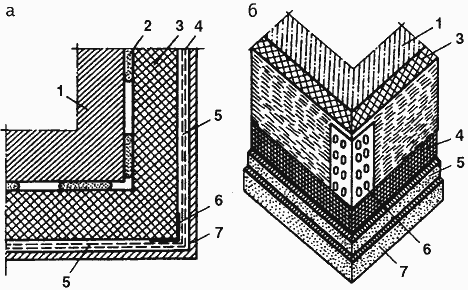

Рис. 7. Конструктивное решение утепления угла:
а - план;
б - аксонометрия;
1 - стена; 2 - клеящая мастика; 3 - утеплитель; 4 - сетка; 5 - выравнивающий слой; 6 - алюминиевый уголок; 7 - отделочный слой.
Деревянные стены
Если теплоизоляция деревянных стен недостаточна, то их можно снаружи обшить цементно-стружечными плитами с последующим их оштукатуриванием.

В качестве утепления деревянных стен с наружной стороны нельзя использовать рубероид и другие пароизоляционные материалы. Находясь снаружи, они препятствуют испарению водяных паров, проникающих в толщу стены из помещения, и способствуют скоплению влаги, предрасполагая древесину к поражению грибком.

Проемы

При возведении кирпичных стен в ходе кладки в вертикальной части оконного проема устанавливают горизонтально железобетонную перемычку (иногда уголок или швеллер), на которую над оконным проемом укладывают последующие ряды кирпича. Так как оконный проем представляет собой часть наружного ограждения, не заполненного кирпичом, то перемычка, опирающаяся своими концами на участки стены, ограничивающие окно по бокам, воспринимает нагрузку от верхних рядов кирпичной кладки и передает ее на стены. Являясь несущей конструкцией, перемычка изготовляется из железобетона, хорошо проводящего тепло. Установка материала с высокой теплопроводностью вызывает дополнительные тепловые потери через этот участок ограждения, понижение температуры на его внутренней поверхности и, как следствие этого, промерзание и отсыревание стены над окном.

Для избежания излишних тепловых потерь рекомендуется утеплить участок стены над окном с наружной стороны на высоту не менее чем толщина стены.
