Пароутилизатор-С «КОССЕТ» - контактный, струйный сетевой теплообменник

Пароутилизатор-С «КОССЕТ» - контактный, струйный сетевой теплообменник

«Пароутилизатор-С» успешно введен в эксплуатацию на ряде предприятий Урала, Сибири, Казахстана, Эстонии.

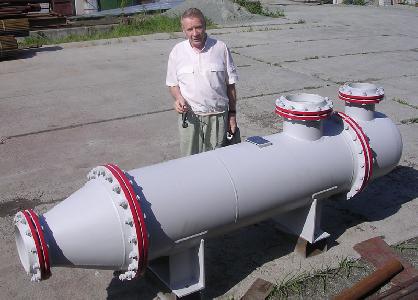

Устройство и особенности конструкции

Установка состоит из проводящего паропровода с соплом, корпуса и нагревательного элемента. Паропровод подсоединен к корпусу, в котором находится сужающееся сопло и камера смешения воды и пара. Нагревательный элемент устанавливается в отрезке трубопровода. Пар из паропровода через сопло поступает в камеру смешения, куда в свою очередь через кольцевой зазор между конфузором камеры смешения и стенками сопла за счет разряжения, создаваемого струей пара эжектируется поток воды. Далее в камере смешения происходит перемешивание потока, дальнейшая конденсация пара, преобразование гетерогенной системы в гомогенную, выравнивание поля температур.

В конструкции камеры смешивания предусмотрен турбулизатор и диссипативная насадка, что обеспечивает полную конденсацию пара в потоке воды.

В отличии от всех известных струйных аппаратов-теплообменников в конструкции теплообменника "КОССЕТ" эжектор размещен внутри трубопровода, за счет чего происходит разделение потока воды внутрь эжектора и в окружающее его пространство, пропорционально подаваемому в данный момент количеству пара. Это привело к тому, что теплообменник работает устойчиво в диапазоне изменения параметров воды и пара от 0 до 100% по расходу и давлению.

На такой теплообменник можно использовать простейшую, как на бойлерах, систему автоматики. КОССЕТ устойчиво работает и в ручном режиме. Модельный ряд позволяет нагреть практически любой объем воды. Тепловая мощность теплообменников «Коссет» от 1,75 до 16,2 МВт/час.

Варианты использования теплообменников типа «Коссет»:

нагреватель питательный воды пароых котлов перед химводоподготовкой;

основной и пиковый нагреватель сетевой воды в системе теплоснабжения;

нагреватель воды для горячего водоснабжения в открытых системах теплоснабжения;

при использовании пара на предприятии для технологических целей возможно использование «Коссет» для локальной системы водяного отопления и отказа от второго теплоносителя — «Вода», получаемого от сторонней организации.

Преимущества «Пароутилизатора-С»:

1. 10% от веса обычного кожухотрубного теплообменника при обеспечении равных тепловых параметров. В связи с малым весом упрощается монтаж, снижаются сроки внедрения установки. Ввод «ПУ-С» на ОАО «КСК» был выполнен в течение 2-х дней.
2. Не требует никакого обслуживания или ремонта в течение 8 лет.
3. Быстрый ввод в эксплуатацию, быстрое отключение.
4. Не дает дополнительного гидравлического сопротивления сети и этим не изменяет существующий пьезометрический график и гидравлическую устойчивость сети, не требует замены сетевых насосов при его использовании.
5. Величина звукового давления не превышает шум сетевых насосов.
6. Допускается широкий диапазон изменений давления и расхода пара и воды на входе в установку - фактически от 0 до 100% (в отличии от других отопительных систем).
