Преимущества Пароутилизатора (П):
1. Малая металлоемкость: 10% от веса кожухотрубного нагревателя при обеспечении равных тепловых параметров.
2. Обеспечение нагрева фактически любого количества воды путем установки блоков Пароутилизатора-П в одной емкости.
3. Не требует текущего обслуживания и капитального ремонта в течении 15 лет.
4. Для снижения давления в паропроводе допустима установка диафрагмы вместо дорогостоящих регуляторов, т.к. выход пара в Пароутилизаторе-П происходит в свободную среду.
5. В Пароутилизаторе-П - возможно использование пара с низким давлением - от 0,4ати.
Тепловая мощность модели Пароутилизатора-П - 1,5 Гкал/час, 2 Гкал/час.
Руководство любого предприятия заинтересовано в достижении устойчивого роста экономии и прибыли, в том числе путем снижения себестоимости выпускаемой продукции, за счет повышения эффективности использования энергоресурсов и уменьшения их фактического потребления, где основной статьей расходов является завышенная энергоемкость теплоснабжения.
Для нагревания воды в системах теплоснабжения, в основном, используются пароводяные кожухотрубные подогреватели воды (бойлеры). В них вода прокачивается через большое количество тонкостенных трубок, наружная поверхность которых омывается высокопотенциальным паром. Недостатками бойлеров являются: высокая стоимость, дорогой ремонт и большая зависимость от качества нагреваемой воды, так как при использовании жесткой воды образуется накипь, которая забивает трубки малого диаметра и резко снижает КПД бойлеров. Снижение КПД требует увеличения расхода топлива в котельных для обеспечения требуемой температуры нагреваемой воды. Переборка и очистка трубок очень дорогостоящий и трудоемкий процесс.
При использовании ПУ передача тепла осуществляется так называемым "прямым" способом, т.е. пар смешивается с теплоносителем (водой) и его тепловая энергия непосредственно передается воде (КПД сохраняется в течение всего строка эксплуатации). Конструкция ПУ предусматривает возможность эффективного устранения возможных пульсация давления.
Устройство и принцип действия
Установка состоит из подводящего паропровода с регулирующей задвижкой. Паропровод подсоединен к корпусу, в котором находится сужающееся сопло и камера смешения воды и пара. Агрегат устанавливается в накопительном баке на определенной отметке относительно уровня воды. Пар из паропровода через сопло поступает в камеру смешения, куда в свою очередь через кольцевой зазор между конфузором камеры смешения и стенками сопла за счет разряжения, создаваемого струёй пара эжектируется поток воды. Далее в камере смешения происходит перемешивание потока, дальнейшая конденсация пара преобразование гетерогенной системы в гомогенную, выравнивание поля температур.
В конструкции камеры смешивания предусмотрен турбулизатор и диссипативная насадка, что обеспечивает полную конденсацию пара в потоке воды и исключает барботаж в накопительном баке.
Пароутилизатор-П используется для:
Граничные условия работы Пароутилизатора-П:
Пароутилизатор-М - магистральный пароводяной межсекционный теплообменник смесительного типа
Устройство

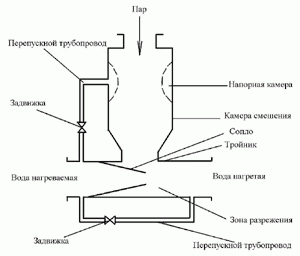

Установка состоит из тройника, соединяющего трубопроводы подачи пара и нагреваемой воды, сопла водяного, камеры смешения и напорной камеры, перепускных трубопроводов с задвижками на них.
В установку подается поток нагреваемой воды. Основная часть расхода воды поступает через водяное сопло, диаметр которого рассчитан.
Таким образом, что в нем, за счет сужения потока, происходит снижение статического давления воды до величины давления, меньшего, чем давление в камере смешения.
Другая часть потока по перепускному трубопроводу поступает в напорную камеру и распыляется через форсуночные отверстия в камере смешения.
Поток пара, пройдя через дросселирующую шайбу, поступает также в камеру предварительного смешения, в которой, перемешиваясь с распыляемой водой, превращается в пароводяную смесь. Эта смесь поступает в зону разряжения, создаваемую соплом, через кольцевой зазор в тройнике за счет перепада давления между давлением в камере смешения и статическим давлением на срезе сопла.
Для уменьшения пульсаций давления потока предусмотрена предварительная подготовка пара в камере смешения.
После установки до ближайшей запорной арматуры должен быть прямолинейный участок трубопровода длиной 10-15 диаметров подводящей магистрали для дальнейшего перемешивания пароводяной смеси и воды, конденсация пара и увеличения за счет этого температуры подаваемой в установку воды.
При изменении расхода пара, требуется ручная регулировка расхода воды в камеру предварительного смешения по перепускной магистрали.
Конструкционные параметры Пароутилизатора-М рассчитываются для каждого заказчика индивидуально.
Внешний вид Пароутилизатора-М
Назначение Пароутилизатора — нагревание потока воды путем инжектирования пара в водяную магистраль, то есть использование энергии выделяемой при конденсации пара для нагрева. Пароутилизаторы могут работать на неочищенной воде, с содержанием твердой фазы с максимальным поперечным размером до 8 мм, при этом не требуют периодической чистки и переработки, и обеспечивают стабильность характеристик в процессе длительной эксплуатации. ПУ работает в широком диапазоне изменения расходов, давлений и температур при различных диаметрах трубопроводных систем, что обеспечивается заложенным в конструкцию «ноу-хау». Т.о. Пароутилизаторы в отличие от бойлеров и своих предшественников практически не требуют обслуживания, кроме того, при их внедрении становится ненужной система возврата конденсата.
Особенность конструкции
Особенность конструкции Пароутилизаторов-М состоит в том, что на их подводящем паропроводе выполнено смесительное устройство, обеспечивающее получение пароводяной смеси с требуемыми параметрами. Такая предварительная подготовка подаваемого пара обеспечивает возможность оперативной регулировки давления в зоне смешения пара с водой и реализации ПУ-М для широкого диапазона расходов, давлений, температур и диаметров трубопроводов. При этом давление пара может быть ниже на 1 - 2 атмосфер, чем в водяной магистрали системы отопления.
Механизм гашения вибраций
Это, внешне простое устройство, содержит механизм гашения вибраций. Суть его заключается в том, что в отличие от схожих по назначению аппаратов, здесь по прямой магистрали направляется не пар, а вода. В Пароутилизаторах-М в водяной магистрали создаётся местное разрежение и в эту область направляется предварительно орошённый водой и достаточно сильно завихрённый пар.
