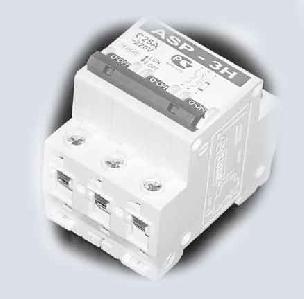

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ С ЗАЩИТОЙ ОТ ПРЕВЫШЕНИЯ - ПОНИЖЕНИЯ СЕТЕВОГО НАПРЯЖЕНИЯ ASP-3H ASP-3HL


При аварийных ситуациях в электросети жилых домов , квартир, учреждений вместо 220В напряжение может сильно отклонится от нормы 50-180В или 250-380В.



При пониженном напряжении выходят из строя бытовые агрегаты, имеющие электрический привод - это холодильники, кондиционеры, стиральные и швейные машины, вентиляторы. Но самое страшное явление - это повышенное напряжение при котором горит вся бытовая техника и резко увеличивается вероятность пожара жилья. Явление перенапряжения в основном связано с обрывом общих питающих нулевых проводников, когда питающее напряжение делится между потребителями неравномерно.

Автоматический выключатель ASP предназначен для защиты однофазных нагрузок квартиры, частного дома, офиса от:
- превышения и "скачков" сетевого напряжения(АSР-ЗН)
- превышения - понижения и "скачков" сетевого напряжения(АSР-3HL)
- токов короткого замыкания
- токов перегрузки

Выключатель срабатывает, когда напряжение в сети (или потребляемый ток) выходит за пределы допустимых значений. Происходит автоматическое отключение от сети всех потребителей электроэнергии.

При однофазной системе питания устанавливается на вводе. При трехфазной системе питания устанавливается на розеточные группы и группы освещения.

Основные параметры:

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.



наименование параметра Номинальное значение
Рабочее напряжение, В 220-240
Частота ,Гц 50-60
Ток нагрузки Iн., А 16.25.32.40.50.63
Напряжение отсечки. U max, В 255±5
Напряжение отсечки U min, В 175±5
Уставка (магнитный расцепитель), А 5-10 1н
Установка (тепловой расцепитель) ,А 1,45 1н
Время отключения не более,с 0,1
Максимальное сечение подключаемых проводов, мм 25
Диапазон рабочих температур, °С -20+40


Устройство монтируется в распределительном, этажном или квартирном щитке, исключающем прямое прикосновение человека к токоведущим частям.

Внимание! Если величина питающего напряжения находится выше или ниже нормы - включить устройство невозможно.

Запрещается устанавливать автоматические выключатели ASP в цепи питания трехфазных электродвигателей!
