Стационарная сеть для дистанционного снятия показаний со счетчиков
Стационарная сеть для дистанционного снятия показаний со счетчиков
Шина Cyble M-Bus
Стандарт EN1434-3, входит в состав TC294 WG4, Технология Cyble для дистанционного снятия показаний с помощью протокола шины M-Bus |
Шина M-Bus предназначена для дистанционного снятия показаний с помощью сети на основе шины М-Bus в бытовом, коммерческом и промышленном энергоучете.
Модули связи “Cyble” разработаны с целью удовлетворения потребностей всех предприятий водоснабжения, желающих иметь дистанционное снятие показаний со счетчиков воды.
Ввиду того, что водосчетчики представляют собой важный элемент капзатрат для предприятий водоснабжения все водосчетчики фирмы “Актарис” предварительно оснащаются таким образом, чтобы можно было учесть существующие потребности и будущие изменения в сфере применения дистанционного метода снятия показаний. Наличие шины “M-Bus Cyble” облегчает процесс встраивания водосчетчиков “ЛЭМЗ” в сеть на основе шины “M-Bus”. Данный модуль обеспечивает расширенный состав функций, позволяющих водоснабжающим предприятиям предоставлять своим потребителям дополнительные виды услуг.
Совместимость шины
Шина “M-Bus Cyble” полностью совместима со всеми счетчиками воды производства “ЛЭМЗ”, оснащенными мишенью “Cyble”.
Высокая надёжность

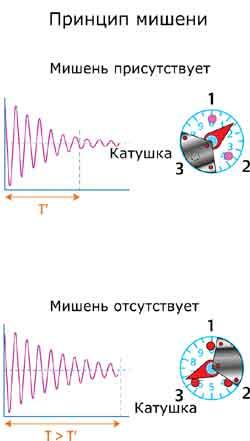

Благодаря проверенной и запатентованной технологии “Cyble”, применяемой для обнаружения сигнала, электронный индекс шины “M-Bus Cyble” всегда представляет собой зеркальное отображение механического индекса.
Целостность и достоверность таких данных является ключом для применения шины при расчете стоимости оплаты за потребление.
Технические характеристики
Передача стандартизированных данных:
Технические характеристики
Особенности шины M-Bus |
|
Соответствует стандарту |
EN434-3 |
Скорость передачи данных |
300 - 2400 бод/с |
Тип кабеля |
Двухпроводной, без полярности |
Функциональные показатели |
|
Размеры |
19,6 х 51 х 86 см |
Диапазон рабочих температур |
от –10 оС до +55 оС |
Диапазон температур при хранении |
от –20 оС до +55 оС |
Класс защиты корпуса |
IP68 |
Стандарт E.M.C. |
EN 50081-1б 50081-2б 50082-1б 50082-2 |
Источник питания |
Литиевая батарея |
Срок службы батареи |
12 лет (Примечание: поскольку изделие питается через шину, то число снятий показаний не влияет на срок службы батареи) |
Размеры кабеля |
Плоский кабель 6,6 x 2,3 мм |
В комплект стандартной поставки входят:

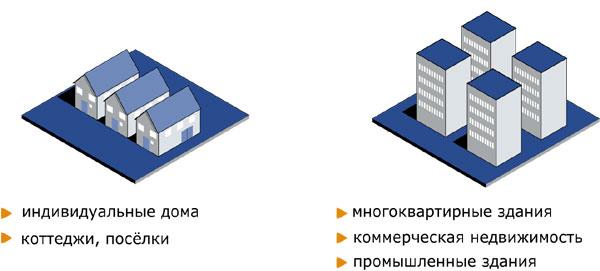

Применение
M-Bus даёт широкие возможности для применения в системах дистанционного считывания показаний
